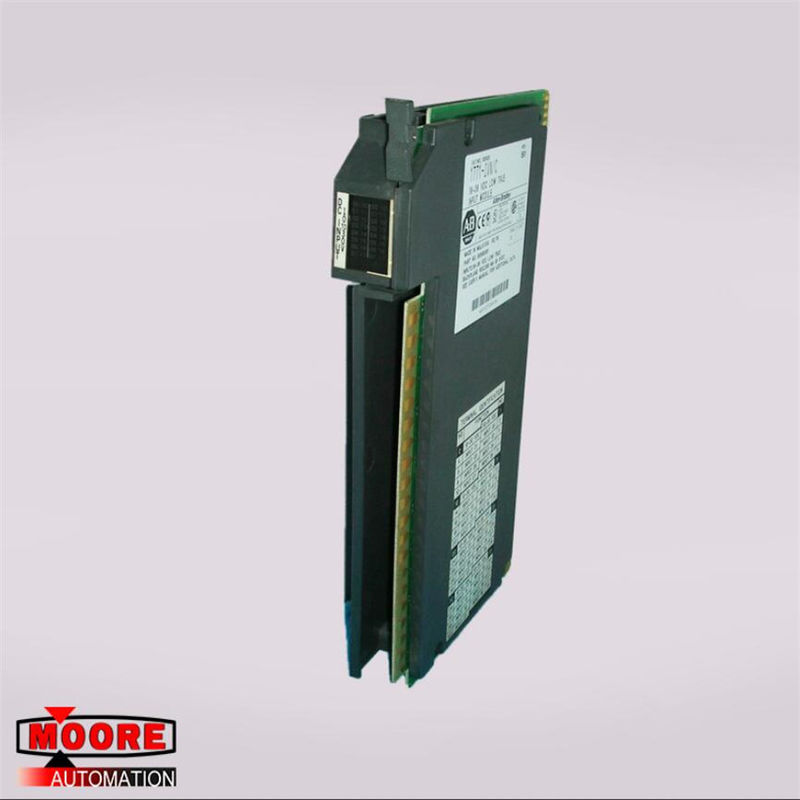

ماژول های آلن بردلی 1771-IVN / C

توضیحات محصول

1771-IFE A ماژول ورودی آنالوگ آلن برادلی 1771-IFEA 12 BIT

مشخصات محصول

جزییات محصول

The 1771-IVN Series C dc input module is a source input and requires a sink output. ماژول ورودی dc سری 1771-IVN سری C dc یک ورودی است و به خروجی سینک نیاز دارد. A source input provides a positive voltage path and a sink output provides a path to ground. ورودی منبع یک مسیر ولتاژ مثبت را تأمین می کند و یک خروجی سینک مسیر زمین را فراهم می کند.

مشخصات فنی

nputs برای هر ماژول: 16

محل ماژول: همه شاسی های I / O 1771 به جز 1771-A1 ، -A2 و -A4

دامنه ولتاژ ورودی: 10 تا 30 ولت DC

Minimum Input Current: 4.5mA at 10V dc; حداقل جریان ورودی: 4.5mA در 10V DC؛ 15mA at 30V dc 15mA در 30V DC

حداقل جریان خارج از حالت: 2.0mA @ 5V DC

حداکثر ولتاژ خارج از حالت: 5 ولت DC

حداقل ولتاژ در حالت حالت: 10 ولت DC

امپدانس ورودی: حداکثر 2.2K اهم

تأخیر در ورود سیگنال ورودی: تاخیر در انتشار کم تا زیاد - 1 میلی متر از بالا تا کم انتشار تاخیر قابل انتخاب - 1ms یا 6ms

اتلاف برق: 7.3 وات (حداکثر) ، 1.0 وات (دقیقه)

ضعف حرارتی: 24.7 BTU / hr (حداکثر) ، 3.4 BTU / ساعت (دقیقه)

جریان پشت صفحه: 130mA @ 5V DC + 5٪

Voltage Isolation Voltage: این جداسازی با الزامات UL Standard 508 و CSA Standard C22.2 شماره 142 مطابقت دارد یا از آنها فراتر می رود.

دمای عملیاتی: 0 تا 60oC (32o تا 140oF)

دمای ذخیره سازی: -40o تا 85oC (-40o تا 185oF)

رطوبت نسبی: 5 تا 95٪ (بدون تراکم)

Keying: Between 10 and 12; کلید سازی: بین 10 و 12؛ Between 16 and 18 بین 16 و 18

Field Wiring Arm Standard Cat. درست کردن سیم بازوی استاندارد گربه. No. 1771-WH شماره 1771-WH

سیم پیچ بازوی سیم پیچ 7-9 اینچ-پوند

Agency Certification (when product is marked): CSA certified; صدور گواهینامه آژانس (وقتی محصول مشخص شده است): دارای گواهینامه CSA؛ CSA Class 1, Division 2, Groups A, B, C, D certified; CSA کلاس 1 ، بخش 2 ، گروه های A ، B ، C ، D دارای مجوز؛ UL listed; UL ذکر شده؛ CE marked for all applicable directives CE برای همه بخشنامه های قابل استفاده مشخص شده

نیازمندی های قدرت

Your module receives its power through the 1771 I/O chassis backplane from the chassis power supply. ماژول شما نیرو خود را از طریق صفحه نمایش شاسی I / O 1771 از منبع تغذیه شاسی دریافت می کند. The module requires 130mA from the output of this supply. ماژول از خروجی این منبع به 130 میلی آمپر نیاز دارد. To calculate the requirements برای محاسبه نیازها

for the backplane power supply, add 130mA to the power requirements of all other modules in the I/O chassis. برای منبع تغذیه backplane ، 130mA را به نیاز برق سایر ماژول های موجود در شاسی I / O اضافه کنید. Calculating the requirements will prevent an overload to the chassis backplane با محاسبه الزامات از اضافه بار در صفحه شاسی جلوگیری می کنید

و / یا منبع تغذیه هواپیما.
