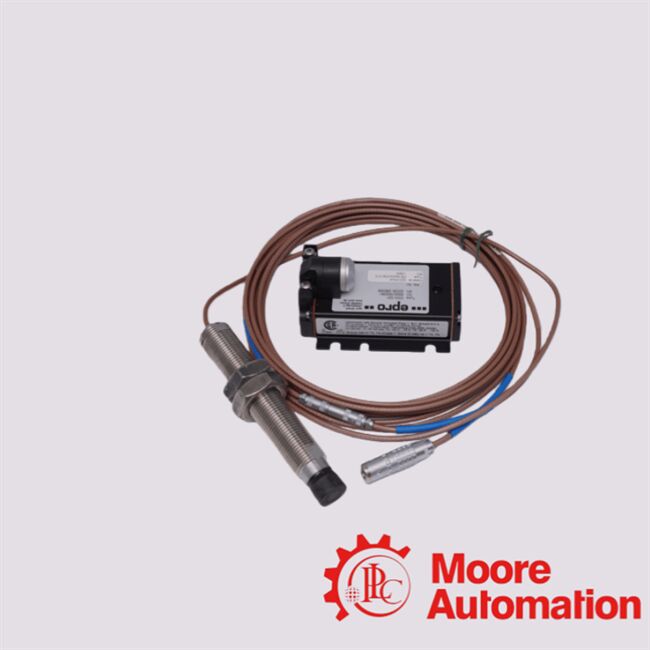

PR6424/014-140 CON021 سنسور جریان Emerson Eddy

سنسور PR6424 یک دنده بدون تماس است که برای ماشین آلات چرخشی سنگین صنعتی (توربین های بخار / گاز / آبی) ساخته شده است.

کمپرسورها، پمپها، فن ها، جعبه های گیربکس و غیره) که اندازه گیری دقیق جابجایی گره، لرزش، کنتریکسیت، حرکت محوری/ شعاعی یا شکاف/افراطی

زمانی که با کنورتر سیگنال CON021 استفاده می شود، این سیستم به یک زنجیره اندازه گیری کامل تبدیل می شود: سیگنال خام جریان گردشی از

سُند مشروط، خطی و خروجی به عنوان یک سیگنال آنالوگ قابل استفاده ( ولتاژ یا جریان) است که می تواند به نظارت، کنترل یا DCS / PLC تغذیه شود.

سیستم هابه طور خلاصه: PR6424 + CON021 یک راه حل اندازه گیری بدون تماس با دقت بالا و مقاوم را برای صنایع حیاتی فراهم می کند

تجهیزات چرخش، مناسب برای هر دو نظارت استاتیک (موقف/جای خالی) و پویا (تلاطم/حرکت).

دامنه 0 تا 1000 μm (0 تا 1 mm) برای ارتعاش / جابجایی پویا

یادداشت های نصب و ایمنی

بر اساس راهنمای نصب عمومی برای سری PR642x و مستندات کنورتر CON021.الزامات اندازه گیری بدون تماس: نوک سنسور باید به سمت شاخه چرخش (یا سطح هدف) با یک شکاف هوا مشخص (برای PR6424 نامی ~ 2.7 میلی متر) حفظ شود.نهلمس درخشش اندازه گیری بر اساس الکترومغناطیسی است.

• استفاده از یک کنورتر مناسب / حالت دهنده سیگنال: خروجی سنسور خام PR6424 نیاز به کنورتر CON021 (یا سازگار) برای تولید یک سیگنال آنالوگ قابل استفاده دارد. بدون چنین کنورتر، سنسور به تنهایی اندازه گیری کالیبراسیون را ارائه نمی دهد.

• نصب مکانیکی و تراز: سنسور باید به طور محکم نصب شود، به طور معمول با رشته نصب مناسب (به عنوان مثال رشته آستین M18 × 1).5 یا 3/4‐16 UNF در هر ماتریس نظم) و نگهدارنده امن برای جلوگیری از حرکت یا لرزش از محفظه ژون مستقل از شاخه هر نصب ناپایدار می تواند خواندن را تحریف کند.

• مدیریت کابل و حفاظت از محیط زیست: استفاده از نوع کابل مشخص شده (PTFE یا زرهی) ، رعایت حداقل شعاع خم شدن کابل هنگام مسیر، اجتناب از خم شدن تیز یا استرس مکانیکی. محافظت و زمین بندی مناسب به حفظ یکپارچگی سیگنال کمک می کند.

• کالیبراسیون و تنظیم شکاف هوا: پس از نصب، کالیبراسیون و تنظیم مرجع صفر برای جابجایی / موقعیت. اگر موقعیت سنسور را تغییر دهید، سنسور را جایگزین کنید یا دوباره جمع کنید،شما باید دوباره کالیبراسیون کنید در غیر این صورت ممکن است داده ها تغییر کنند یا نادرست باشند..

• محدودیت های محیط زیست و عملیاتی: اطمینان از اینکه دمای کار، فشار، شوک/تلاطم مکانیکی و مواد مورد نظر مطابق با مشخصات هستند. برای محیط های پرطلب (درجات حرارت بالا، شوک های احتمالی، روغن/مه و غیره)بررسی کنید که نوع انتخاب شده (سر، کابل، خانه) به درستی رتبه بندی شده است.

• گواهینامه انطباق و ایمنی (اگر در محیط های خطرناک/فجایع استفاده شود): اگر شما قصد استفاده از سنسور + کنورتر در مناطق خطرناک را دارید، اطمینان حاصل کنید که کل زنجیره اندازه گیری (سنسور + کنورتر + هر مانع) گواهی شده است (به عنوان مثالبرای محیط و درجه حرارت خاصاسناد مربوط به PR6424 نشان می دهد که در صورت تنظیم صحیح، از نصب ضد انفجار پشتیبانی می شود.
