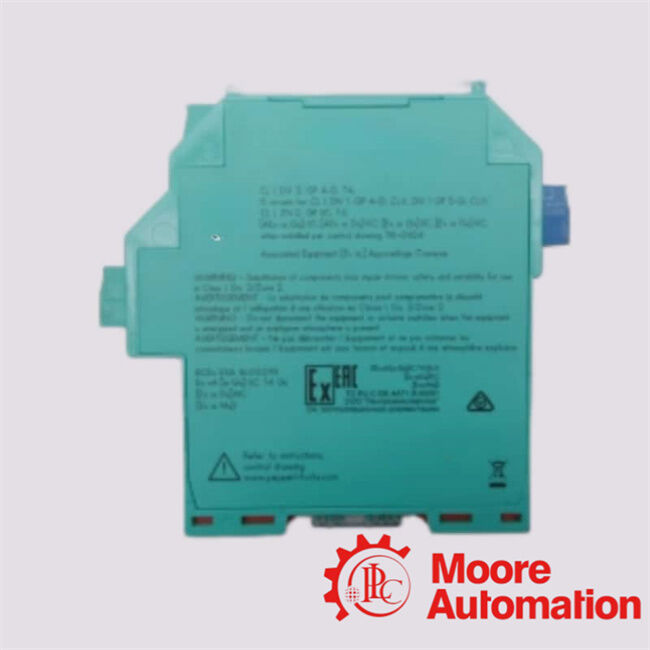

- KFD2-SOT3-EX1.LB دیواره جداکننده
توضیحات
دیواره جداکننده KFD2-SOT3-EX1.LB یک تقویت کننده سوئیچ ذاتاً ایمن با کارایی بالا است که برای رابط سیگنال قابل اعتماد بین محیط های خطرناک و غیر خطرناک در سیستم های اتوماسیون صنعتی مهندسی شده است. اساساً، دیواره جداکننده KFD2-SOT3-EX1.LB برای انتقال سیگنال های گسسته (دیجیتال) طراحی شده است - که از دستگاه های میدانی مانند سنسورهای NAMUR یا کنتاکت های خشک - واقع در اتمسفرهای انفجاری (منطقه 0/1/2) سرچشمه می گیرند - به سیستم های کنترل نصب شده در مناطق امن، در حالی که محدودیت انرژی سختگیرانه را برای جلوگیری از خطرات اشتعال حفظ می کند.
داده های فنی
| اتلاف توان |
≤ 1 وات شامل حداکثر اتلاف توان در خروجی |
| ورودی |
| سمت اتصال |
سمت میدان |
| اتصال |
ترمینال های 1+، 2+، 3- |
| مقادیر نامی |
مطابق با EN 60947-5-6 (NAMUR)، برای داده های الکتریکی به دفترچه راهنما مراجعه کنید |
| ولتاژ مدار باز/جریان اتصال کوتاه |
تقریباً 10 ولت DC / تقریباً 8 میلی آمپر |
| نقطه سوئیچینگ/هیسترزیس سوئیچینگ |
1.2 ... 2.1 میلی آمپر / تقریباً 0.2 میلی آمپر |
| تشخیص خطای خط |
قطع I ≤ 0.1 میلی آمپر، اتصال کوتاه I ≥ 6.5 میلی آمپر |
| نسبت پالس/مکث |
حداقل 100 میکروثانیه / حداقل 100 میکروثانیه |
| خروجی |
| سمت اتصال |
سمت کنترل |
| اتصال |
خروجی I: ترمینال های 7، 8؛ خروجی II: ترمینال های 8، 9 |
| ولتاژ نامی |
30 ولت DC |
| جریان نامی |
100 میلی آمپر، محافظت شده در برابر اتصال کوتاه |
| زمان پاسخ |
≤ 200 میکروثانیه |
| سطح سیگنال |
سیگنال 1: (ولتاژ خارجی) - حداکثر 3 ولت برای 100 میلی آمپر سیگنال 0: خروجی مسدود شده (جریان حالت خاموش ≤ 10 میکروآمپر) |
| خروجی I |
سیگنال؛ ترانزیستور |
| خروجی II |
سیگنال یا پیام خطا؛ ترانزیستور |
| پیام خطای جمعی |
ریل برق |
| مشخصات انتقال |
| فرکانس سوئیچینگ |
≤ 5 کیلوهرتز |
| جداسازی گالوانیکی |
| ورودی/خروجی |
عایق تقویت شده مطابق با IEC/EN 61010-1، ولتاژ عایق نامی 300 ولت موثر |
| ورودی/منبع تغذیه |
عایق تقویت شده مطابق با IEC/EN 61010-1، ولتاژ عایق نامی 300 ولت موثر |
| خروجی/منبع تغذیه |
عایق پایه مطابق با IEC/EN 61010-1، ولتاژ عایق نامی 300 ولت موثر |
سوالات متداول درباره KFD2-SOT3-EX1.LB
1. نقش عملکردی دیواره جداکننده KFD2-SOT3-EX1.LB در معماری های ایمنی ذاتی چیست؟
دیواره جداکننده KFD2-SOT3-EX1.LB به عنوان یک رابط جداسازی گالوانیکی عمل می کند که برای انتقال ایمن سیگنال ها از مناطق خطرناک (Ex) به سیستم های کنترل غیر خطرناک طراحی شده است. این امر با محدود کردن انتقال انرژی و در عین حال حفظ وفاداری سیگنال، ایمنی ذاتی را تضمین می کند.
2. دیواره جداکننده KFD2-SOT3-EX1.LB از نظر فنی چگونه جداسازی گالوانیکی و یکپارچگی سیگنال را به دست می آورد؟
دیواره جداکننده KFD2-SOT3-EX1.LB از مکانیزم های جداسازی مبتنی بر ترانسفورماتور یا اپتو-الکترونیکی برای جداسازی مدارهای ورودی و خروجی استفاده می کند. این معماری حلقه های زمین را کاهش می دهد، تداخل نویز را سرکوب می کند و انتقال سیگنال با دقت بالا را تضمین می کند.
3. چرا دیواره جداکننده KFD2-SOT3-EX1.LB به ویژه برای تاسیسات مناطق خطرناک مناسب است؟
دیواره جداکننده KFD2-SOT3-EX1.LB مطابق با استانداردهای بین المللی حفاظت در برابر انفجار (مانند ATEX و IECEx) مهندسی شده است و آن را برای کاربردهای منطقه 0/1 مناسب می کند. این امر انرژی الکتریکی را برای جلوگیری از اشتعال اتمسفرهای انفجاری محدود می کند.
4. دیواره جداکننده KFD2-SOT3-EX1.LB از چه نوع پیکربندی های سیگنال ورودی/خروجی پشتیبانی می کند؟
دیواره جداکننده KFD2-SOT3-EX1.LB معمولاً برای ورودی های سوئیچ/کنتاکت یا سنسورهای NAMUR طراحی شده است و این سیگنال ها را به خروجی های استاندارد سازگار با سیستم های PLC یا DCS تبدیل می کند و در عین حال پارامترهای ایمنی ذاتی را حفظ می کند.
5. دیواره جداکننده KFD2-SOT3-EX1.LB از چه جهاتی قابلیت اطمینان سیستم و استحکام عملیاتی را بهبود می بخشد؟
دیواره جداکننده KFD2-SOT3-EX1.LB قابلیت اطمینان را از طریق جداسازی الکتریکی، حفاظت گذرا و قابلیت های تشخیصی بهبود می بخشد. این امر حساسیت به اختلالات الکترومغناطیسی را کاهش می دهد و عملکرد پایدار را در محیط های صنعتی تضمین می کند.
