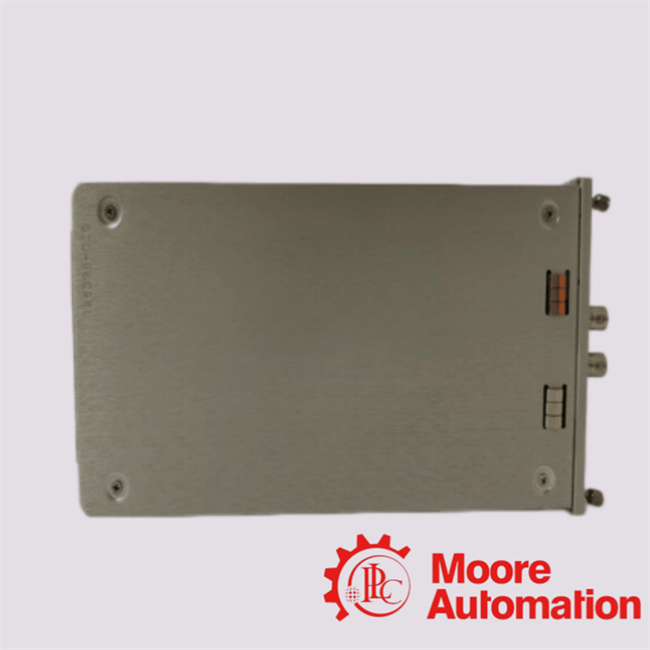

۳۵۰۰/۲۵ ((۱۴۹۳۶۹-۰۱+۱۳۵۴۷۳-۰۱) ماژول افزوده کلیدفازور بنتلی نوادا
توضیحات
در 3500/25 (149369-01 + 135473-01)ماژول Enhanced Keyphasor یک ماژول کنترل سیگنال دو کانال و فاز مرجع با دقت بالا است که برای ادغام در سیستم حفاظت از ماشین آلات Bently Nevada 3500 طراحی شده است.آن به عنوان یک رابط مرجع چرخش حیاتی عمل می کند، سیگنال های ورودی را از سُند های نزدیکی یا گیرنده های مغناطیسی دریافت می کند و آنها را به سیگنال های تعیین کننده دیجیتال Keyphasor تبدیل می کند.این سیگنال ها نشان دهنده موقعیت زاویه ای دقیق می باشد و برای تجزیه و تحلیل لرزش هم زمان ضروری است، اندازه گیری های بردار و نظارت پیشرفته بر وضعیت.از نظر معماری، این ماژول به عنوان یک کارت دو کانال با نصف ارتفاع اجرا می شود، که استفاده موثر از قفسه را در حالی که وفاداری سیگنال بالا را حفظ می کند، امکان پذیر می کند.از هر دو پیکربندی I / O جدا شده و غیر جدا شده پشتیبانی می کند (از طریق ماژول I / O 135473-01)، امکان استفاده در محیط های صنعتی پیچیده که در آن جداسازی سیگنال و یکپارچگی سیستم مورد نیاز است.در3500/25 (149369-01 + 135473-01)عملکرد سنتی Keyphasor را با ارائه قابلیت های پردازش سیگنال گسترش یافته، بهبود عملکرد در سرعت پایین و سازگاری با سیستم های قدیمی افزایش می دهد.این کاملا با ماژول های قبلی سازگار است در حالی که ویژگی های پیشرفته ای مانند مدیریت سیگنال چند رویداد و تحریک قابل تنظیم را معرفی می کند.در کاربردهای با قابلیت اطمینان بالا مانند توربین ها، کمپرسورها و ژنراتورها، ماژول سیگنال های زمان بندی دقیق یک بار در هر دور یا چند رویداد در هر دور را ارائه می دهد.امکان اندازه گیری دقیق سرعت چرخشهمچنین برای معماری های سه گانه ماژولار اضافی (TMR) مناسب است ، که در آن ماژول های دوگانه به طور موازی کار می کنند تا افزایشی و تحمل خطا را تضمین کنند.
پارامترهای داده های فنی
| ویژگی های ورودی |
| انتقال دهنده های پشتیبانی شده: |
- کاوشگرهای نزدیکی
- دستگاه های گیرنده مغناطیسی
|
| محدوده ولتاژ ورودی: |
- غیر منزوی: +0.8 ولت تا 21 ولت
- جدا شده: +5 V تا 11
|
| حداقل مقاومت ورودی: |
≥ 21.8 kΩ |
| عملکرد فرکانس و سرعت |
| محدوده فرکانس ورودی: |
0.017 هرتز تا 20 کلو هرتز (1 تا 1,200،000 سی پی ام) |
| محدوده سرعت خروجی: |
از 1 تا 99,999 cpm
|
| دقت: |
- فرکانس بالا: ±1٪
- سرعت پایین: ±1 cpm
|
سوالات مهندسی پیشرفته
1. چه نقش عملکردی درونی3500/25 (149369-01 + 135473-01)در یک سیستم حفاظت از ماشین آلات با یکپارچگی بالا انجام می شود؟
در3500/25 (149369-01 + 135473-01)به عنوان یک ماژول Keyphasor® کار می کند و سیگنال های مرجع فاز دقیق را برای تجزیه و تحلیل لرزش هم زمان ضروری می کند.این امکان ارتباط دقیق بین موقعیت چرخش میله و داده های ارتعاش پویا، در نتیجه افزایش دقت تشخیصی در تجهیزات چرخش حیاتی.
2چگونه 3500/25 (149369-01 + 135473-01) تعیین کننده سیگنال و دقت زمانی را در اندازه گیری سرعت چرخش تضمین می کند؟
در3500/25 (149369-01 + 135473-01)استفاده از شرایط سیگنال با وضوح بالا و الگوریتم های تشخیص صفر عبور برای حفظ زمان تعیین کننده. معماری آن به حداقل رساندن اضطراب و تاخیر،اطمینان از اینکه حوادث ناشی از فاز به طور مداوم با نشانگرهای چرخش گره هماهنگ می شوند.
3چرا معماری دو کانال 3500/25 (149369-01 + 135473-01) برای افزوده و قابلیت اطمینان مفید است؟
در3500/25 (149369-01 + 135473-01)دو کانال ورودی مستقل Keyphasor را ادغام می کند، که امکان جذب سیگنال اضافی را فراهم می کند.این دوگانگی انعطاف پذیری سیستم را با اجازه دادن به کار مداوم حتی در صورت شکست یک کانال افزایش می دهد، بنابراین از محیط های نظارت با دسترسی بالا پشتیبانی می کند.
4چه نوع ورودی های انتقال دهنده با 3500/25 سازگار هستند (149369-01 + 135473-01) و چگونه می تواند روش های مختلف سیگنال را در بر بگیرد؟
در3500/25 (149369-01 + 135473-01)پشتیبانی از انواع سیگنال های ورودی، از جمله سنجه های نزدیکی و گیرنده های مغناطیسی. مدار تنظیم پذیر سیگنال آن اجازه می دهد تا با سطوح ولتاژ مختلف سازگار شود،ویژگی های شکل موج، و هندسه های نصب.
5چگونه 3500/25 (149369-01 + 135473-01) به روش های پیشرفته تجزیه و تحلیل لرزش مانند مدار و تولید نمودار Bode کمک می کند؟
با ارائه یک مرجع فاز پایدار و دقیق،3500/25 (149369-01 + 135473-01)این روش ها بر انسجام فاز تکیه می کنند که ماژول با دقت بالا تضمین می کند.
