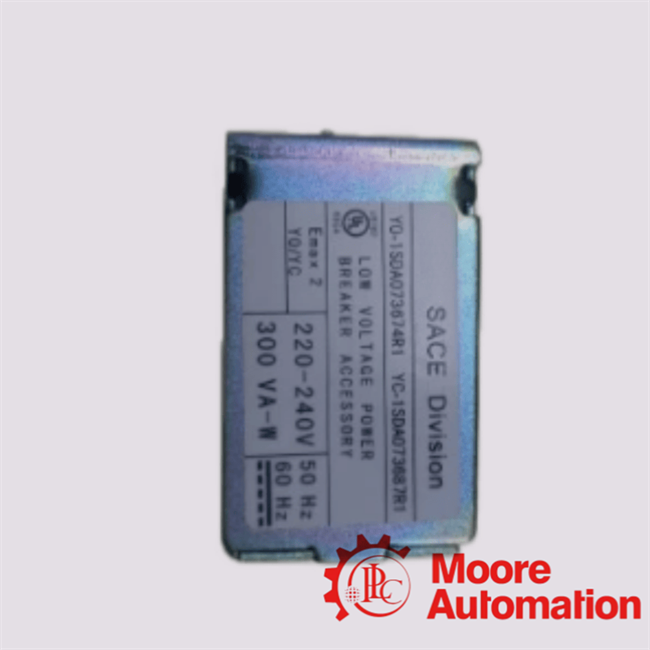

• 1SDA073674R1 / 1SDA073687R1 یک مجموعه لوازم جانبی قطع کننده الکترومغناطیسی مدولار است که ترکیبی از عملکرد باز کردن شنت (YO) و بسته شدن شنت (YC) برای قطع کننده های مدار ABB SACE و کیس قالبی است.
• طراحی شده برای فعال سازی از راه دور مکانیزم های عملکرد مکانیکی قطع کننده مدار، که امکان کنترل خارجی حالت های سوئیچینگ در سیستم های حفاظتی و اتوماسیون را فراهم می کند.
• پشتیبانی از عملکرد ولتاژ کنترل دو حالته (220-240 ولت AC/DC) برای یکپارچه سازی جهانی در معماری های کنترل صنعتی
• سازگار با بریکرهای سری ABB SACE Emax 2 و Tmax XT، تضمین استانداردسازی لوازم جانبی بین پلتفرمی
• فعال کردن قفل سیم پیچ الکترومغناطیسی را فراهم می کند و پاسخ سریع و قطعی باز و بسته شدن شکن را امکان پذیر می کند
• ادغام با خاموش شدن اضطراری (ESD)، حفاظت در برابر آتش، و مدارهای ایمنی اینترلاک را برای برنامه‌های زیرساختی حیاتی فعال می‌کند.
• از استراتژی های کنترل متمرکز مبتنی بر SCADA/PLC پشتیبانی می کند و امکان سوئیچینگ از راه دور فیدرهای توزیع برق را فراهم می کند.
• طراحی شده به عنوان یک لوازم جانبی مدولار پلاگین، امکان نصب سریع بدون تغییر در معماری قاب شکن را فراهم می کند
• بهینه شده برای قابلیت اطمینان عملیاتی درجه صنعتی، مناسب برای محیط های الکتریکی خشن با گذرگاه سوئیچینگ
• هماهنگی انتخابی و اتوماسیون سیستم حفاظتی را بهبود می بخشد، ایزولاسیون خطا و زمان کارکرد سیستم را بهبود می بخشد
• طراحی مکانیکی فشرده یکپارچگی کابینت تابلو برق با چگالی بالا را تضمین می کند
• ساخته شده برای استقامت عملیاتی بالا در چرخه های وظیفه انرژی دهی متناوب سیم پیچ

1. عملکرد کنترل باز و بسته از راه دور

1SDA073674R1 / 1SDA073687R1 کنترل الکترومغناطیسی مستقیم کلیدهای مدار ABB SACE را فراهم می کند:

1SDA073674R1 (YO – باز کردن باز کردن شنت): خاموش کردن (باز کردن) مدار شکن از راه دور را فعال می کند

1SDA073687R1 (YC – Shunt Closing Release): بستن مدارشکن از راه دور را فعال می کند

این امکان کنترل سوئیچینگ متمرکز و خودکار را در سیستم های توزیع برق مدرن فراهم می کند.

2. مکانیسم تحریک الکترومغناطیسی

1SDA073674R1 / 1SDA073687R1 از طریق مکانیزم سیم پیچ الکترومغناطیسی کار می کند:

ولتاژ کنترل به سیم پیچ انرژی می دهد

میدان مغناطیسی فوراً ایجاد می شود

سیستم قفل مکانیکی فعال می شود

تغییر حالت کلید مدار (باز/بستن)

این پاسخ سوئیچینگ سریع و قطعی را که برای کاربردهای حیاتی حفاظتی مناسب است، تضمین می کند.

3. سازگاری ولتاژ کنترل جهانی AC/DC

این واحد از محدوده ولتاژ کنترل گسترده ای پشتیبانی می کند:

عملکرد AC 220–240 ولت

عملکرد 220-240 ولت DC

این سازگاری دوگانه AC/DC به 1SDA073674R1 / 1SDA073687R1 اجازه می دهد تا در معماری های کنترل صنعتی متنوع بدون نیاز به انواع سیم پیچ جداگانه استفاده شود.

4. یکپارچه سازی با پلت فرم های ABB SACE Circuit Breaker

1SDA073674R1 / 1SDA073687R1 برای ادغام یکپارچه با:

ABB SACE Emax 2 (فریم های E1.2 تا E6.2)

سری ABB Tmax XT (شامل XT7 / XT7M)

از یک رابط پلاگین مدولار استفاده می کند که امکان نصب سریع در محفظه های لوازم جانبی شکن را فراهم می کند.
