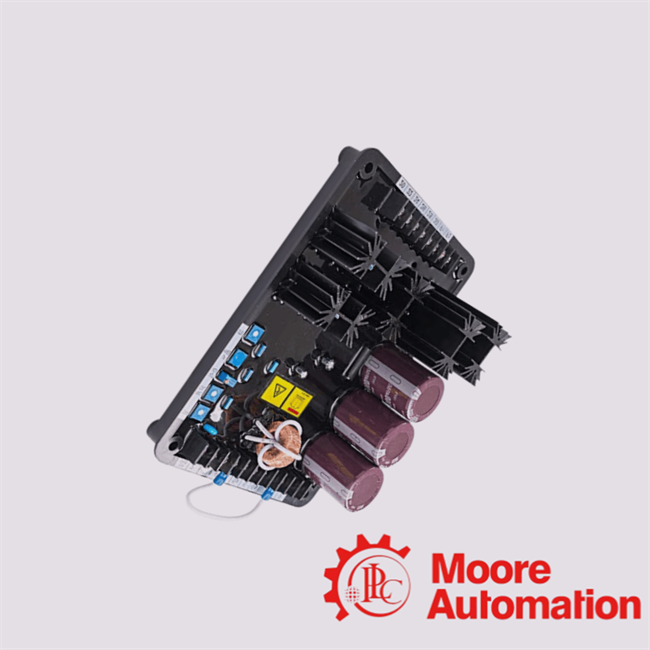

- تنظیم کننده ولتاژ اتوماتیک AVC63-12A1
| توضیحات |
|
راAVC63-12A1تنظیم کننده ولتاژ خودکار (AVR) یک دستگاه کنترل تحریک آنالوگ Basler Electric است که برای ژنراتورهای سنکرون بدون جاروبک طراحی شده است. ولتاژ ترمینال ژنراتور را با کنترل دینامیکی جریان تحریک میدان DC تنظیم می کند و از خروجی ولتاژ پایدار تحت شرایط بار، فرکانس و ضریب توان متغیر اطمینان می دهد.
راAVC63-12A1تنظیم کننده ولتاژ اتوماتیک به طور گسترده در ژنراتورهای صنعتی، سیستم های قدرت آماده به کار و کاربردهای برق اولیه، که در آن تنظیم دقیق ولتاژ و پاسخ سریع گذرا مورد نیاز است، استفاده می شود.
این به عنوان بخشی از یک سیستم تحریک حلقه بسته عمل می کند، ولتاژ خروجی ژنراتور AC را تشخیص می دهد، آن را با نقطه تنظیم مرجع مقایسه می کند و تحریک را برای حفظ ثبات ولتاژ تنظیم می کند.
|
|
داده های فنی
|
| 1. اطلاعات عمومی سیستم |
- سازنده:باسلر الکتریک
- نوع محصول:تنظیم کننده ولتاژ اتوماتیک (AVR)
- مدل:AVC63-12A1
- کاربرد:کنترل تحریک ژنراتور سنکرون بدون جاروبک
- نوع مقررات:سیستم کنترل بازخورد ولتاژ حلقه بسته
|
| 2. مشخصات ورودی الکتریکی |
راتنظیم کننده ولتاژ اتوماتیک AVC63-12A1از تنظیمات ورودی AC انعطاف پذیر پشتیبانی می کند:
- ولتاژ ورودی AC:90-140 VAC (محدوده حسگر معمولی)
- پیکربندی ورودی:تک فاز یا سه فاز
- محدوده فرکانس ورودی:50/60 هرتز (تا انواع 400 هرتز در خانواده AVC)
- حداکثر بار ورودی:بار سیستم پیوسته 1092 VA
|
|
| 3. ویژگی های سنجش ولتاژ |
- محدوده ولتاژ سنجش:90–139 VAC (پیکربندی استاندارد)
- نوع حسگر:تک فاز یا سه فاز قابل انتخاب
- امپدانس ورودی:سنجش امپدانس بالا (<1 VA در هر فاز معمولی)
- بازخورد مرجع:حلقه مقایسه کننده مرجع ولتاژ داخلی
|
| 4. ویژگی های تحریک خروجی DC |
راتنظیم کننده ولتاژ اتوماتیک AVC63-12A1خروجی تحریک DC کنترل شده را ارائه می دهد:
- ولتاژ خروجی پیوسته:63 VDC
- جریان خروجی پیوسته:12 ADC
- قابلیت اجباری (10 ثانیه):تا 125 VDC / 24 ADC (وابسته به سیستم)
- حداقل مقاومت میدان:~5.25 Ω
|
|
| سوالات متداول |
Q1: توپولوژی کنترل تحریک بنیادی که توسطAVC63-12A1تنظیم کننده ولتاژ خودکار در سیستم های تنظیم ولتاژ ژنراتور سنکرون؟
A:AVC63-12A1تنظیم کننده ولتاژ خودکار یک توپولوژی کنترل تحریک حلقه بسته را پیاده سازی می کند که به صورت دینامیکی جریان میدان ژنراتور را برای حفظ پایداری ولتاژ ترمینال تحت شرایط بار و ضریب توان متغیر در سیستم های ژنراتور سنکرون تنظیم می کند.
Q2: چگونهAVC63-12A1تنظیم کننده ولتاژ خودکار به تثبیت ولتاژ دقیق تحت اختلالات بار گذرا دست می یابد؟
A:AVC63-12A1تنظیم کننده ولتاژ خودکار از الگوریتم های کنترل بازخورد با سرعت بالا استفاده می کند که به طور مداوم ولتاژ ترمینال حس شده را با نقطه تنظیم مرجع مقایسه می کند و از تنظیم انتگرال متناسب (PI) برای کاهش انحرافات گذرا و اطمینان از پایداری ولتاژ استفاده می کند.
Q3: چه روش شناسی کنترل تحریک در داخل تعبیه شده استAVC63-12A1تنظیم کننده اتوماتیک ولتاژ برای تنظیم میدان دینام سنکرون؟
A:AVC63-12A1تنظیم کننده ولتاژ خودکار از کنترل تحریک یکسو کننده مبتنی بر تریستور یا کنترل شده (بسته به پیکربندی سیستم) برای تنظیم جریان میدان DC عرضه شده به روتور دینام استفاده می کند و در نتیجه شار الکترومغناطیسی تولید شده را کنترل می کند.
Q4: چگونهAVC63-12A1تنظیم کننده خودکار ولتاژ از دقت تنظیم ولتاژ در فاکتورهای توان بار مختلف اطمینان می دهد؟
A:AVC63-12A1تنظیم کننده ولتاژ اتوماتیک تغییرات توان راکتیو را با تنظیم دینامیکی جریان تحریک در پاسخ به تغییر ضریب توان بار، حفظ ولتاژ پایانه در شرایط بار القایی و خازنی، جبران میکند.
Q5: چه مکانیزمهای حسی و بازخوردی در آن ادغام شدهاندAVC63-12A1تنظیم کننده ولتاژ خودکار برای نظارت بر ولتاژ در زمان واقعی؟
A:AVC63-12A1تنظیم کننده ولتاژ خودکار ورودی های سنجش ولتاژ دقیق مشتق شده از ترانسفورماتورهای پتانسیل (PTs) را یکپارچه می کند و امکان بازخورد بی درنگ پیوسته ولتاژ ترمینال ژنراتور را برای کنترل تحریک حلقه بسته فراهم می کند.
|
