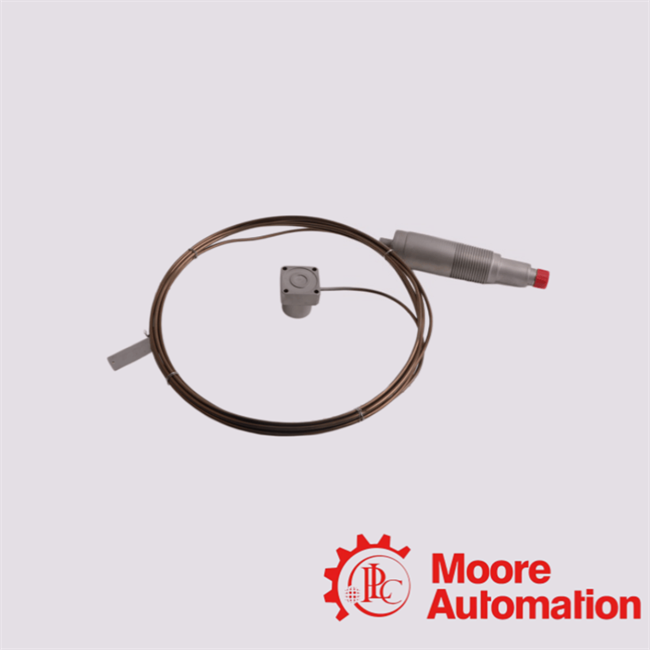

330750-40-05 سیستم ولومیتور درجه حرارت بالا Bently Nevada

330750-40-05 Bently Nevada Temperature Velomitor System یک راه حل پیشرفته نظارت بر ارتعاش است که برای محیط های صنعتی با دمای بسیار بالا مهندسی شده است. این سیستم به طور خاص برای اندازه گیری سرعت ارتعاش ساختاری و بدنه ماشین آلات در کاربردهایی که سنسورهای ارتعاش معمولی نمی توانند زنده بمانند طراحی شده است. نظارت دقیق بر روی سطوح با دمای +400 درجه سانتیگراد (+752 درجه فارنهایت) را امکان پذیر می کند.

این سیستم عنصر حسگر را از تجهیزات الکترونیکی تهویه سیگنال جدا می کند و به الکترونیک اجازه می دهد در یک منطقه خنک تر نصب شود در حالی که سر حسگر مستقیماً در محیط های گرمای شدید کار می کند.

• حساسیت:5.7 mV/mm/s ± 5% (145 mV/in/s)
• پاسخ فرکانس:
  • 15 - 2000 هرتز (±3.0 دسی بل)
  • 20 - 1000 هرتز (± 0.9 دسی بل)
• خطی دامنه:± 2٪ تا 152 میلی متر بر ثانیه (6 اینچ در ثانیه پیک)
• کف نویز پهن باند:0.127 میلی‌متر بر ثانیه RMS (15 هرتز - 2 کیلوهرتز)
• حساسیت به دمای گذرا:0.0762 mm/s/°C (معمولی)
• شرایط مرجع:20 تا 30 درجه سانتی گراد در 100 هرتز

• سر حسگر:-55 درجه سانتی گراد تا +400 درجه سانتی گراد (67- درجه فارنهایت تا +752 درجه فارنهایت)
• کابل هاردلاین یکپارچه:-55 درجه سانتیگراد تا +400 درجه سانتیگراد
• ماژول الکترونیک:-55 درجه سانتی گراد تا +121 درجه سانتی گراد (67- درجه فارنهایت تا +250 درجه فارنهایت)

• مقاومت در برابر ضربه:قله 24535 متر بر ثانیه (2500 گرم).
• طراحی شده برای ارتعاش شدید صنعتی و چرخه حرارتی

• گزینه طول کابل:40 = 4 متر
• طراحی: کابل هاردلاین یکپارچه (سیستم بدون اتصال)
• عملکرد: اتصال مستقیم بین سر سنسور و ماژول الکترونیکی
• مزیت: نقاط خرابی اتصال دهنده را در مناطق با دمای بالا حذف می کند

• 05 = تاییدیه های متعدد
  • دارای گواهینامه CSA
  • سازگار با ATEX
  • دارای گواهینامه IECEx

عملکرد ایمن را در محیط های صنعتی خطرناک و انفجاری تضمین می کند.

سیستم سرعت بالا 330750-40-05 Bently Nevada برای موارد زیر ایده آل است:

• توربین های گازی
• توربین های بخار
• کمپرسورهای با دمای بالا
• پالایشگاه ها و پتروشیمی ها
• ماشین آلات دوار مجاور کوره
• سیستم های تولید برق
• تجهیزات صنعتی فرآیند گرم

330750-40-05 Bently Nevada Temperature Temperature Velomitor از یک معماری حسگر جدا استفاده می کند، که در آن سر حسگر به طور فیزیکی از تجهیزات الکترونیکی تهویه سیگنال از طریق یک کابل سخت متصل شده جدا می شود و به عنصر حسگر اجازه می دهد تا در دمای +400 درجه سانتیگراد (+752 درجه فارنهایت) کار کند.

این سیستم کانکتورهای میانی را به طور کامل با استفاده از یک طراحی کابل سخت یکپارچه حذف می کند، در نتیجه یک نقطه شکست عمده که معمولاً با سنسورهای ارتعاش مرتبط است که تحت چرخه حرارتی و استرس مکانیکی کار می کنند، حذف می کند.

این سیستم خروجی مستقیم متناسب با سرعت (حسگر سرعت پیزو) را ارائه می‌کند، که نمایش دقیق‌تری از انرژی ارتعاش بدنه را در مقایسه با سیستم‌های مشتق از شتاب، به ویژه در محفظه‌های توربین و کمپرسور که در آن انتقال ارتعاش حیاتی است، امکان‌پذیر می‌سازد.

این سیستم از طیف وسیعی از پاسخ فرکانس تقریباً 15 هرتز تا 2000 هرتز (± dB 3) پشتیبانی می‌کند، که آن را برای ثبت خطاهای مکانیکی فرکانس پایین و علائم ارتعاش فرکانس بالا در ماشین‌های دوار مناسب می‌کند.

این سیستم اثرات تنش حرارتی را با استفاده از یک ضریب حساسیت دمای گذرا کنترل‌شده (~0.0762 mm/s/°C معمولی) جبران می‌کند، که باعث کاهش رانش اندازه‌گیری ناشی از نوسانات سریع دما می‌شود.
