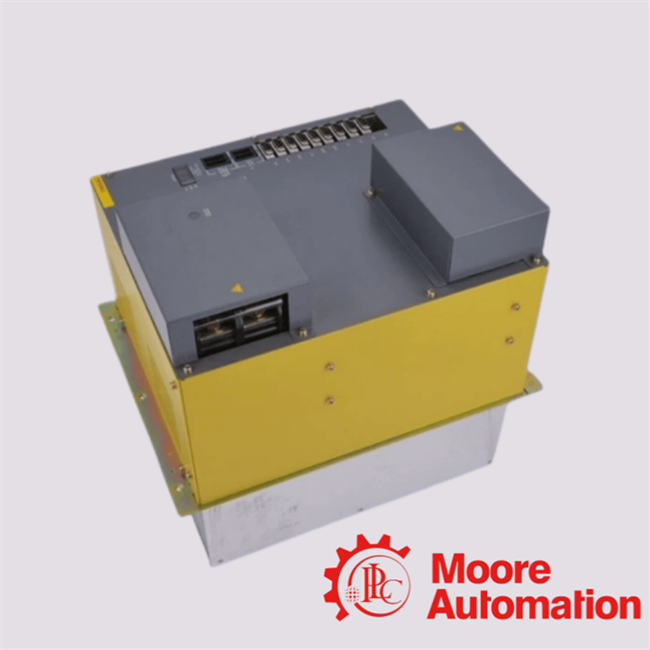

A06B-6102-H245 #H520 ماژول محرک تقویت کننده فانوک عمومی الکتریکی برای کاربردهای CNC با عملکرد بالا

Name: A06B-6102-H245 #H520 ماژول محرک تقویت کننده فانوک عمومی الکتریکی برای کاربردهای CNC با عملکرد بالا
Brand: MOORE AUTOMATION LIMITED
SKU: A06B-6102-H245 #H520
Price: قابل مذاکره USD
Availability: InStock

جزئیات محصول:

محل منبع:	ایالات متحده آمریکا
نام تجاری:	General Electric
گواهی:	CO.CQ
شماره مدل:	A06B-6102-H245 #H520

جزئیات اطلاعات

محل منبع:

ایالات متحده آمریکا

نام تجاری:

General Electric

گواهی:

CO.CQ

شماره مدل:

A06B-6102-H245 #H520

MPN:

A06B-6102-H245 #H520

سری:

سری آلفا

توان خروجی:

56 KW

جریان خروجی:

198 الف

برنامه:

CNC با کارایی بالا

پشتیبانی از محور:

محور تک اسپیندل

فناوری کنترل:

PWM موج سینوسی (IGBT)

برجسته کردن:

High Light

برجسته کردن:

خروجی قدرت بالا 56kW

رابط سریال نوع 1

ردپای تایید شده توسط CE

اطلاعات تجارت

مقدار حداقل تعداد سفارش:

قیمت:

inquiries

جزئیات بسته بندی:

نو و اصل با پلمپ فابریک

زمان تحویل:

2-3 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

نیاز دارد

توضیحات محصول

ماژول درایو تقویت کننده اسپیندل جنرال الکتریک فنوک A06B-6102-H245 #H520

ماژول درایو تقویت کننده اسپیندل با کارایی بالا که برای کاربردهای CNC پرتقاضا طراحی شده است و قدرت و دقت استثنایی را برای محیط های تولید صنعتی ارائه می دهد.

مشخصات فنی

پارامتر	جزئیات مشخصات
شناسه مدل	ماژول اسپیندل آلفا (SPM-45)
شماره قطعه	A06B-6102-H245 #H520
توان ورودی نامی	56 کیلووات
محدوده ولتاژ ورودی	283-325 ولت DC (از ماژول منبع تغذیه آلفا)
جریان خروجی نامی	198 آمپر
حداکثر ولتاژ خروجی	230 ولت AC
رابط کنترل	نوع 1 / مشخصات استاندارد
کنترل مدار اصلی	PWM موج سینوسی با پل IGBT
مکانیزم خنک کننده	خنک کننده فن هوای اجباری خارجی (هیت سینک دوگانه)
وزن و ابعاد	~22 کیلوگرم \| 380 میلی متر ارتفاع × 300 میلی متر عرض × 307 میلی متر عمق

ویژگی های عملکرد اصلی

توان ورودی نامی: 56 کیلووات / حداکثر جریان خروجی 198 آمپر امکان ماشین کاری با برش عمیق و گشتاور بالا بر روی قطعات کار عظیم را فراهم می کند. این توان خروجی عظیم برای راه اندازی موتورهای اسپیندل بزرگ آلفا 30 و آلفا 40 تنظیم شده است. این به دستگاه CNC شما اجازه می دهد تا مواد سخت مانند تیتانیوم یا فولاد سخت شده را با نرخ حذف مواد بالا بدون توقف یا افت دور در دقیقه، حداکثر کردن توان خروجی کارگاه شما، ماشین کاری کند.
رابط کنترل: ارتباط سریال نوع 1 با پشتیبانی HRV اسپیندل پایان های سطحی صاف آینه ای و ضربه زنی صلب دقیق را ارائه می دهد. سیستم حلقه بسته دیجیتال استاندارد نوع 1 مستقیماً با کنترلرهای CNC فنوک 0-D، 16/18/21 و 16i/18i/21i جفت می شود. کنترل بردار پاسخ بالا (HRV) ریپل های جریان را به حداقل می رساند و به اسپیندل اجازه می دهد تا کاملاً با محورهای سروو برای ضربه زنی نخ بی عیب و نقص و ساخت قالب با سرعت بالا همگام شود.
پسوند گواهینامه: #H520 مشخصات تایید شده CE انطباق ایمنی بین المللی را تضمین می کند و نویز الکتریکی را کاهش می دهد. پسوند #H520 به این معنی است که ماژول استانداردهای سختگیرانه ایمنی و سازگاری الکترومغناطیسی (EMC) اروپا را برآورده می کند. این ماژول دارای محافظت داخلی نویز است که از ایجاد تداخل متقابل یا تداخل الکتریکی در مقیاس های خطی حساس، پروب های اندازه گیری یا شبکه های تاسیسات محلی توسط درایو اسپیندل شما جلوگیری می کند.

تخصص مهندسی

"هنگام تعویض ماژول SPM-45 سوخته، هرگز فقط برد تغذیه داخلی A20B-1007-0591 یا کارت احتراق A20B-2002-0080 را در کارگاه خود تعویض نکنید. فنوک این بردهای داخلی را در کارخانه مطابقت داده و تنظیم می کند، بنابراین آنها باید فقط به عنوان یک مجموعه کامل و یکپارچه سرویس شوند. علاوه بر این، همیشه فن های خنک کننده خارجی دوقلو را روی هیت سینک عقب هنگام نصب بررسی کنید؛ جریان هوای محدود شده دلیل شماره یک خرابی زودهنگام پل IGBT در این فریم های 300 میلی متری است."

-- مهندس ارشد بازسازی سیستم های CNC

سوالات متداول

کدام هشدارهای خاص فنوک مستقیماً به خرابی در این درایو اسپیندل اشاره دارند؟

خطاهای رایج نمایش داده شده بر روی نمایشگر LED دوگانه 7 قسمتی شامل هشدار 01 (جریان بیش از حد در مدار اصلی)، هشدار 09 (گرم شدن بیش از حد بخش تغذیه مدار اصلی) و هشدارهای 24/25 (خطای ارتباط سریال بین CNC و ماژول اسپیندل) می باشد. اگر هر یک از این کدها قفل شوند، نشان دهنده خرابی در الکترونیک قدرت ماژول یا برد کنترل است.

آیا این درایو می تواند به عنوان جایگزین مستقیم برای A06B-6102-H245 با پسوند متفاوت مانند #H500 استفاده شود؟

بله، در تقریباً همه موارد. پسوند #H520 به سادگی ردپای پیکربندی شده کارخانه برای انطباق CE را نشان می دهد. ابعاد فیزیکی اصلی، ترمینال های سیم کشی، خروجی جریان 198 آمپر و پروتکل های کنترل نوع 1 کاملاً با سایر مدل های H245 یکسان باقی می مانند و امکان تعویض فوری پلاگین و بازی را فراهم می کنند.

آیا این ماژول درایو مستقیماً به شبکه برق AC سه فاز کارخانه متصل می شود؟

خیر. به عنوان بخشی از سیستم ماژولار فنوک آلفا، A06B-6102-H245 ورودی AC خام را دریافت نمی کند. این باید از طریق یک باس DC مشترک (283-325 ولت DC) مستقیماً به یک ماژول منبع تغذیه فنوک اختصاصی (PSM) متصل شود که ولتاژ خط کارخانه ورودی را مدیریت می کند.

عملکرد اثبات شده

"یک واحد درایو A06B-6102-H245 #H520 مشابه اخیراً برای بازسازی یک دستگاه تراش عمودی سنگین در یک مرکز تولید هوافضا مستقر شد. این ماژول که در محیطی تحت گرد و غبار گرافیت مداوم و تغییرات دمایی شدید کار می کند، طراحی هوای اجباری مهر و موم شده آن در طول چرخه های تولید سخت 3 شیفتی، سابقه صفر خطا را حفظ کرده است."
