HIEE300686R1 UFC092A V1 ABB ماژول ورودی و کنترل دوگانه 24 ولت DC برای اتوماسیون صنعتی، سیستم های تحریک یونیترول و تنظیمات کنترل موتور MEGATROL

HIEE300686R1 UFC092A V1 ABB ماژول ورودی و کنترل دوگانه 24 ولت DC برای اتوماسیون صنعتی، سیستم های تحریک یونیترول و تنظیمات کنترل موتور MEGATROL

جزئیات محصول:

محل منبع:	سوئد
نام تجاری:	ABB
گواهی:	CO.CQ
شماره مدل:	HIEE300686R1 UFC092A V1

جزئیات اطلاعات

محل منبع:

نام تجاری:

گواهی:

CO.CQ

شماره مدل:

HIEE300686R1 UFC092A V1

خانواده سیستم:

سیستم های تحریک UNITROL / سکوهای کنترل موتور MEGATROL

ولتاژ سیگنال ورودی:

24 ورودی باینری اسمی Vdc

رتبه بندی جداسازی:

کانال های گالوانیکی ایزوله (جلوگیری از مکالمه الکتریکی)

معماری نصب:

فرمت یورو کارت / طراحی پلاگین Subrack برای قفس های صنعتی

برجسته کردن:

High Light

برجسته کردن:

استاندارد هیجان UNITROL: مناسب برای سیستم های برق ژنراتور ABB.

ورودی های جدا شده گالوانیکی: مانع از افزایش EMI مخرب و حلقه های زمین می شود.

24 ولت گیتینگ دیجیتال تمیز: ردیابی وضعیت قابل اعتماد تحت ولتاژ شدید.

اطلاعات تجارت

مقدار حداقل تعداد سفارش:

قیمت:

inquiries

جزئیات بسته بندی:

نو و اصل با پلمپ فابریک

زمان تحویل:

2-3 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

نیاز دارد

توضیحات محصول

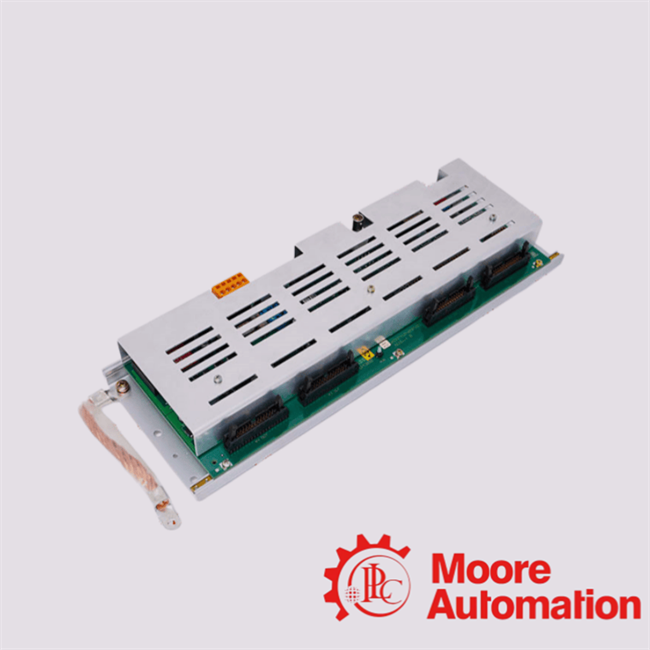

ماژول ورودی و کنترل باینری HIEE300686R1 UFC092A V1 ABB 24V DC

ماژول کنترل HIEE300686R1 UFC092A V1 که به طور خاص برای محیط‌های کنترل ژنراتور و موتور با توان بالا مهندسی شده است، دارای مدارهای ورودی باینری ایزوله با سرعت بالا و معماری پردازش اختصاصی است. این ماژول به طور کامل خطرات فنی حیاتی اعوجاج سیگنال، بازخورد حلقه زمین و خطاهای الکتریکی بدون تریپ ناشی از تداخل الکترومغناطیسی شدید (EMI) در نزدیکی ماشین‌آلات دوار سنگین را از بین می‌برد. این امر آن را به انتخابی قطعی برای تله‌متری تحریک بلادرنگ، گیتینگ منطقی و اینترلاک‌های حلقه ایمنی حیاتی در سیستم‌های تحریک UNITROL و تنظیمات کنترل موتور MEGATROL تبدیل می‌کند.

یادداشت مهندس

"هنگام راه‌اندازی یا تعویض ماژول HIEE300686R1 UFC092A V1 در یک رک توان UNITROL فعال، اطمینان حاصل کنید که ریل‌های راهنمای زیر رک کاملاً تمیز هستند تا از عدم هم‌ترازی پین در کانکتور DIN پشتی جلوگیری شود. از آنجایی که این ماژول به عنوان یک دروازه حیاتی برای تریپ‌های ایمنی باینری (مانند منطق تحریک بیش از حد و قطع‌کننده میدان) عمل می‌کند، اطمینان حاصل کنید که خطوط تغذیه 24 ولت شما به شدت تنظیم شده‌اند تا از انتقال حالت منطقی نادرست جلوگیری شود. همیشه بلافاصله پس از دنباله تعویض، LEDهای وضعیت را روی صفحه جلویی بررسی کنید تا تأیید شود که تست خودکار داخلی با موفقیت انجام شده است."

مطالعه موردی کاربرد واقعی

پروژه: بازسازی سیستم تحریک کندانسور سنکرون

مکان: اندونزی (استقرار 2025)

کاربرد: این مدل دقیق با موفقیت برای یک کارخانه تولیدی در اندونزی در سال 2025 مستقر شد و تحت شرایط مرطوب استوایی بدون نقص کار کرد. این ماژول‌ها که به عنوان پیوند بازخورد دیجیتال اصلی برای واحد تثبیت‌کننده شبکه UNITROL سنگین عمل می‌کنند، اینترلاک‌های تریپ میدان با سرعت بالا و نظارت بر قطع‌کننده کمکی را بدون تجربه تخریب حرارتی یا لرزش زمان‌بندی سیگنال مدیریت می‌کنند.

سوالات متداول محصول سفارشی

س: آیا می‌توان از ماژول UFC092A V1 مستقیماً در تنظیمات PLC عمومی ABB AC800M استفاده کرد؟

پاسخ: خیر. اگرچه این ماژول متعلق به اکوسیستم اتوماسیون ABB است، HIEE300686R1 UFC092A V1 با رابط کانکتور بک‌پین اختصاصی و سفت‌افزار اختصاصی برای سیستم‌های تحریک UNITROL با توان بالا و استارترهای MEGATROL ساخته شده است. نمی‌توان آن را در ریل‌های ورودی/خروجی استاندارد S800 قرار داد.

س: مزیت اصلی ایزولاسیون گالوانیکی در ورودی‌های باینری 24 ولت چیست؟

پاسخ: میدان‌های تحریک ژنراتور بزرگ، میدان‌های الکترومغناطیسی گذرا عظیمی ایجاد می‌کنند. ایزولاسیون گالوانیکی با درجه بالا در هر کانال ورودی باینری، از عبور نوسانات الکتریکی سرگردان و پتانسیل‌های زمین از کف کارخانه به پردازنده هسته حساس کابینه تحریک جلوگیری می‌کند و یکپارچگی داده‌های ساختاری را تضمین می‌کند.

س: چگونه با نشانگر وضعیت 'خطا' یا قرمز روی صفحه ماژول برخورد می‌کنید؟

پاسخ: یک نشانگر خطای قرمز ثابت معمولاً به خرابی پردازنده داخلی موضعی، عدم تطابق چک‌سام منطقی، یا افت ولتاژ شدید در خط منطق داخلی 5 ولت اشاره دارد. ابتدا شکاف را ایزوله کنید، تأیید کنید که ریل اصلی ورودی 24 ولت پایدار است و پین‌های بک‌پین را برای هرگونه خمیدگی ساختاری یا ردیابی کربن بازرسی کنید.
