MR-D05UDL3M-B MITSUBISHI کابل سیگنال ارتباطات سرو برای تقویت کننده MR-J4

Name: MR-D05UDL3M-B MITSUBISHI کابل سیگنال ارتباطات سرو برای تقویت کننده MR-J4
Brand: MOORE AUTOMATION LIMITED
SKU: MR-D05UDL3M-B
Price: قابل مذاکره USD
Availability: InStock

جزئیات محصول:

محل منبع:	ژاپن
نام تجاری:	MITSUBISHI
گواهی:	CO.CQ
شماره مدل:	MR-D05UDL3M-B

جزئیات اطلاعات

محل منبع:

ژاپن

نام تجاری:

MITSUBISHI

گواهی:

CO.CQ

شماره مدل:

MR-D05UDL3M-B

تایپ کنید:

کابل عملکرد ایمنی STO (گشتاور ایمن خاموش).

طول:

3 متر (3 متر)

درایو پایان:

کانکتور اختصاصی 8 پین CN8 قالبی

پایان کنترل:

سرنخ های پرنده باز / برهنه (Pigtail)

رتبه بندی ایمنی:

PL d/e (ISO 13849-1) / SIL 2/3 (IEC 61508)

برجسته کردن:

High Light

برجسته کردن:

MR-D05UDL3M-B جایگزین

ادغام STO در سطح سخت افزار

100 درصد استاندارد اصلی کارخانه

اطلاعات تجارت

مقدار حداقل تعداد سفارش:

قیمت:

inquires

جزئیات بسته بندی:

نو و اصل با پلمپ فابریک

زمان تحویل:

2-3 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

نیاز دارد

توضیحات محصول

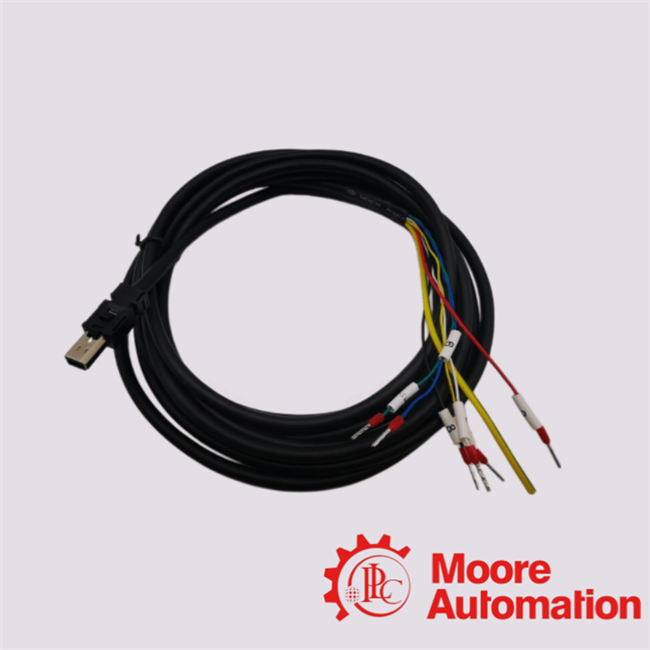

کابل سیگنال ارتباطی سروو میتسوبیشی MR-D05UDL3M-B برای آمپلی فایر MR-J4

طراحی شده با کانکتور CN8 از پیش قالب‌گیری شده و دم پروازی 3 متری، کابل Mitsubishi MR-D05UDL3M-B امکان ادغام مستقیم در سطح سخت‌افزار را برای عملکردهای حیاتی Safe Torque Off (STO) فراهم می‌کند. این امر خطر راه‌اندازی تصادفی ماشین‌آلات را در حین نگهداری بدون نیاز به راه‌اندازی مجدد کامل کنترل سیستم از بین می‌برد و باعث صرفه‌جویی در ساعت‌ها زمان توقف عملیاتی می‌شود. این امر آن را به پیوند ایمنی ضروری برای سلول‌های رباتیک چند محوره با توان عملیاتی بالا، مراکز ماشین‌کاری CNC و خطوط مونتاژ خودکار نیمه‌هادی تبدیل می‌کند.

مشخصات فنی

پارامتر	جزئیات مشخصات
سازنده	Mitsubishi Electric
شماره مدل	MR-D05UDL3M-B
دسته بندی محصول	کابل سیگنال ارتباطی سروو
عملکرد اختصاصی	عملکرد ایمنی Safe Torque Off (STO)
سری سروو سازگار	MELSERVO MR-J4 (مانند MR-J4-A، MR-J4-B، MR-J4-GF) / MR-J3-D05
رابط درایو	رابط CN8 کانکتور اختصاصی (8 پین)
رابط کنترلر	سیم‌های پروازی باز / لخت (نوع سیم دم)
طول کابل	3 متر (تقریباً 9.84 فوت)
استانداردهای انطباق	EN ISO 13849-1 PL d/e، IEC 61508 SIL 2/3

پارامترهای اصلی و ارزش خرید

عملکرد اختصاصی: STO (Safe Torque Off)
ارزش: ایمنی فوری ماشین‌آلات بدون نیاز به قطع و وصل برق. این امکان را به اپراتورها می‌دهد تا با قطع برق موتور، به طور ایمن گرفتگی‌ها را برطرف کرده یا نگهداری را انجام دهند بدون خاموش کردن سیستم کنترل اصلی درایو. این امر تاخیر 5 تا 10 دقیقه‌ای راه‌اندازی مجدد را که در تنظیمات ایمنی قدیمی رایج است، از بین می‌برد و از کارگران محافظت می‌کند و در عین حال بهره‌وری تولید را بالا نگه می‌دارد.
رابط درایو: کانکتور اختصاصی CN8
ارزش: قابلیت اطمینان 100% پلاگ اند پلی. از آنجایی که این کانکتور توسط میتسوبیشی به طور خاص برای پورت CN8 MR-J4 مهندسی شده است، خطاهای سیم‌کشی، اتصالات شل و نویز سیگنال را از بین می‌برد. این امر ساعت‌ها عیب‌یابی را برای مهندسان در محل شما در طول ادغام سیستم صرفه‌جویی می‌کند و از آسیب پرهزینه تجهیزات ناشی از سیم‌کشی DIY معیوب جلوگیری می‌کند.
رابط کنترلر: سیم‌های پروازی باز / لخت
ارزش: سازگاری سخت‌افزاری جهانی. سیم‌های لخت و بدون ترمینال در انتهای کنترلر به این معنی است که این کابل را می‌توان مستقیماً به هر برند رله ایمنی، دکمه توقف اضطراری یا PLC ایمنی (مانند Allen-Bradley، Siemens یا Omron) سیم‌کشی کرد. تیم‌های تدارکات نیازی به جستجوی کانکتورهای جفت‌کننده بسیار خاص بین برندها ندارند.

یادداشت مهندس

"مهندس اتوماسیون ارشد ما خاطرنشان می‌کند: هنگام پیکربندی حلقه‌های ایمنی برای سیستم MELSERVO MR-J4، نادیده گرفتن کابل اختصاصی MR-D05UDL3M-B و تلاش برای پین‌اوت کانکتور DIY اغلب باعث خطاهای متناوب مدار ایمنی 'E6.1' یا 'E7.1' به دلیل محافظت ضعیف می‌شود. اگر نصب شما شامل عملیات چند محوره با فرکانس بالا در نزدیکی خطوط ولتاژ بالا باشد، ما این نسخه 3 متری قالب‌گیری شده کارخانه‌ای را به شدت توصیه می‌کنیم؛ محافظت پیچیده داخلی جفت پیچ خورده تخصصی آن، تداخل سیگنال صفر را تضمین می‌کند و اطمینان می‌دهد که حلقه ایمنی شما به طور مداوم با آستانه‌های انطباق SIL 3 بین‌المللی در طول ممیزی‌های کارخانه شخص ثالث مطابقت دارد."

سوالات متداول مخصوص مدل

س: آیا می‌توانم از کابل MR-D05UDL3M-B با آمپلی‌فایرهای سروو استاندارد MR-J3 یا سری جدیدتر MR-J5 استفاده کنم؟

پاسخ: این کابل به طور خاص برای رابط CN8 سری Mitsubishi MR-J4 (مانند مدل‌های MR-J4-B یا MR-J4-A) و ماژول منطق ایمنی تخصصی MR-J3-D05 مهندسی شده است. این کابل را نمی‌توان با سری جدیدتر MR-J5 که از فرم فاکتور کانکتور متفاوتی برای سیگنال‌دهی ایمنی استفاده می‌کند، استفاده کرد.

س: چرا این کابل به جای کانکتور قالب‌گیری شده دو طرفه، دارای سیم‌های لخت/پروازی است؟

پاسخ: طراحی سیم پروازی (دم) برای سازگاری کارخانه‌ای بسیار عمدی است. در حالی که انتهای قالب‌گیری شده مستقیماً به پورت CN8 اختصاصی میتسوبیشی متصل می‌شود، سیم‌های لخت در انتهای دیگر به یکپارچه‌سازان سیستم اجازه می‌دهد تا سیگنال‌های STO را مستقیماً به هر سخت‌افزار ایمنی چند برندی در پنل کنترل، از جمله رله‌های SIRIUS زیمنس، کنترلرهای Guardmaster آلن-بردلی یا شبکه‌های ایمنی امرن، بدون جستجوی آداپتورهای سفارشی، سیم‌کشی کنند.

س: اگر طول 3 متر برای چیدمان کابینت کنترل ما خیلی کوتاه باشد چه اتفاقی می‌افتد؟ آیا می‌توانیم آن را وصله کنیم؟

پاسخ: وصله کردن کابل‌های ایمنی به شدت توصیه نمی‌شود زیرا یکپارچگی محافظت شده مورد نیاز استانداردهای ایمنی ISO 13849-1 را به خطر می‌اندازد. اگر فاصله کابینت کنترل شما از 3 متر بیشتر است، باید به جای افزایش دستی خط 3 متری، MR-D05UDL5M-B (نوع 5 متری) را تهیه کنید، اطمینان حاصل کنید که حلقه توقف اضطراری سطح سخت‌افزار شما در برابر EMI (تداخل الکترومغناطیسی) محافظت کامل باقی می‌ماند.
