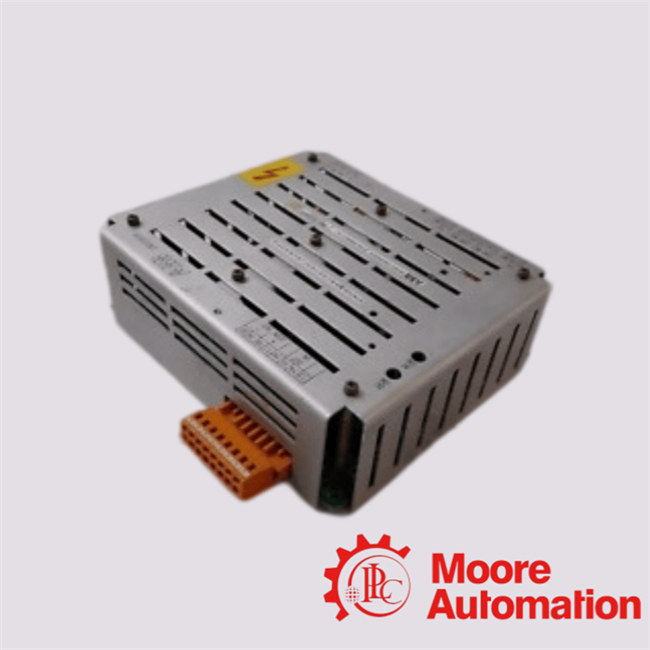

شناسه دقیق محصول
شناسه و عملکرد زیر مطابق با توضیحات سخت افزار ABB 3BHS102402 E83 برای سیستم تحریک UNITROL F است.
| فیلد رسمی | مقدار تایید شده |
|---|---|
| سازنده | ABB |
| شناسه ماژول | UNS0868A-P، نوع V2 |
| شماره سفارش | HIEE305120R2 |
| نوع محصول | واحد منبع تغذیه خارجی |
| زمینه سیستم | سیستم تحریک UNITROL F |
| عملکرد اصلی | منبع ولتاژ ماژول POW-1 یکپارچه در واحد UNITROL F را تامین می کند. |
داده های الکتریکی تایید شده
| پارامتر | مقدار منتشر شده توسط ABB |
|---|---|
| محدوده ورودی AC V2 | 127 تا 213 ولت متناوب |
| محدوده ورودی DC V2 | 82 تا 312 ولت مستقیم |
| محدوده فرکانس AC | 50 تا 600 هرتز |
| خروجی اصلی | 240 ولت مستقیم، ±10%، 40 وات |
| خروجی پرس و جو تماس | +24 ولت مستقیم، ±10%، 16 وات |
| ابعاد | 178 × 155 × 58 میلی متر |
| جرم | 750 گرم |
| درجه حفاظت | IP20 در صورت رعایت الزامات مونتاژ ABB |
| ارتفاع نصب | حداکثر 2000 متر بالاتر از سطح دریا |
| ترمینال های اتصال | ترمینال های فنری WAGO نوع 231 با ظرفیت 2.5 میلی متر مربع |
طراحی عملکردی
مسیرهای تغذیه AC و DC
ABB ورودی های AC و DC را که قبل از مبدل افزایشی جدا شده اند، توصیف می کند و از مفهوم تغذیه افزونه پشتیبانی می کند.
نظارت بر وضعیت ورودی
ولتاژهای ورودی AC و DC نظارت می شوند. حضور AC و DC توسط LED های AC ON و DC ON نشان داده می شود.
گزینه پیوستگی 240 ولت مستقیم
در طول قطعی های کوتاه مدت تغذیه DC، خروجی 240 ولت مستقیم می تواند توسط یک خازن خارجی متصل به ترمینال های خروجی مشخص شده پشتیبانی شود.
تغذیه تماس 24 ولت مستقیم
ولتاژ پرس و جو تماس مطابق با توضیحات ABB، ایزوله گالوانیکی، محدود کننده جریان و مقاوم در برابر اتصال کوتاه است.
تأیید آگاهانه چرخه عمر
شماره سفارش کامل، شناسه ماژول و علامت V2 را از پلاک نام ثبت کنید.
محدوده های منبع AC/DC، مدارهای خروجی، تخصیص ترمینال ها و حفاظت کابینت را تأیید کنید.
برای بازرسی و نصب در حالت بدون برق، از مستندات سخت افزار ABB پیروی کرده و از پرسنل واجد شرایط استفاده کنید.
