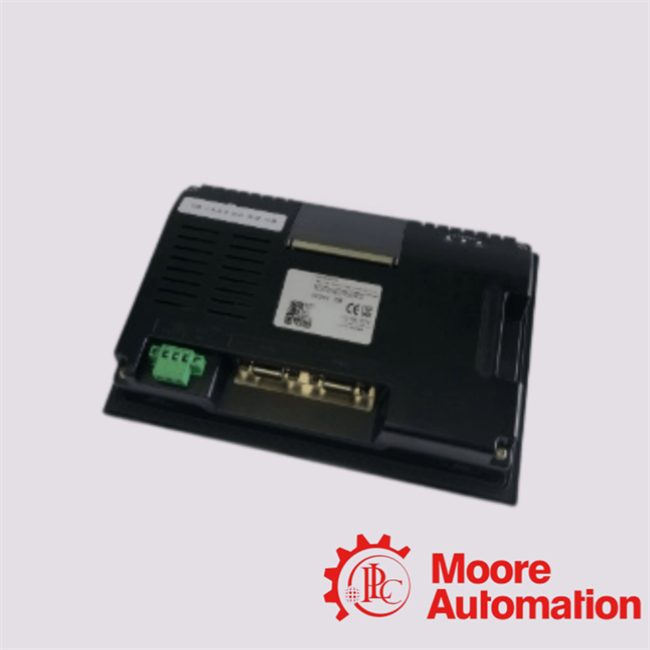

MV570 1TNA928300R0001 ABB HMI پنل کنترل صفحه لمسی برای سیستم PLC صنعتی

Name: MV570 1TNA928300R0001 ABB HMI پنل کنترل صفحه لمسی برای سیستم PLC صنعتی
Brand: MOORE AUTOMATION LIMITED
SKU: MV570 1TNA928300R0001
Price: قابل مذاکره USD
Availability: InStock

جزئیات محصول:

محل منبع:	سوئد
نام تجاری:	ABB
گواهی:	CE, RoHS
شماره مدل:	MV570 1TNA928300R0001

جزئیات اطلاعات

محل منبع:

سوئد

نام تجاری:

ABB

گواهی:

CE, RoHS

شماره مدل:

MV570 1TNA928300R0001

توضیحات محصول:

HMI مرکزی

شماره محصول ABB:

1TNA928300R0001

نمایش:

10.4 اینچ TFT/LED رنگی 4:3، 800 x 600

سیستم عامل:

اندروید

منبع تغذیه:

24 VDC; 8 وات معمولی

حفاظت از جلو:

IP65 (IEC 60529)

برجسته کردن:

High Light

برجسته کردن:

ABB MV570 10.4 اینچ رابط رابط لمسی

1TNA928300R0001 24 VDC HMI مرکزی

IP65 صفحه جلو اندروید 800 x 600

اطلاعات تجارت

مقدار حداقل تعداد سفارش:

قیمت:

inquires

جزئیات بسته بندی:

نو و اصل با پلمپ فابریک

زمان تحویل:

2-3 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

نیاز دارد

توضیحات محصول

ABB MV570 و middle dot OFFICIAL MANUAL VERIFIED

MV570
HMI مرکزی

شماره محصول ABB 1TNA928300R0001. یک پنل لمسی صنعتی 10.4 اینچی مبتنی بر پلتفرم RISC با اندروید، که به عنوان یک رابط نظارت و عملیاتی متمرکز طراحی شده است.

10.4 اینچ TFT/LED800 × 60024 ولت DCIP65 جلو

هویت اولتطابق دقیق MV570

شماره کامل محصول، بازنگری سخت افزار/نرم افزار و پشتیبان پروژه را قبل از تعویض یا راه اندازی تأیید کنید.

اطلاعات رسمی ABB در یک نگاه

شش ویژگی محصول تأیید شده

شرح محصول

HMI مرکزی

شماره محصول

1TNA928300R0001

مدل

MV570

نمایشگر

پنل لمسی LCD 10.4 اینچی

سیستم عامل

اندروید

انطباق

CE; RoHS 2002/95/EC

مشخصات سخت افزار

مشخصات رسمی که در هنگام تهیه مهم هستند

نمایش و دید

پنل لمسی رنگی TFT 10.4 اینچی 4:3 با نور پس زمینه LED، حداکثر رزولوشن 800 × 600، روشنایی 300 cd/m² و کنتراست 800:1.

پلتفرم پردازش

پردازنده دو هسته ای Freescale i.MX6 با فرکانس 800 مگاهرتز با 1 گیگابایت حافظه DDR3 SDRAM داخلی و 4 گیگابایت حافظه فلش NAND eMMC.

رابط لمسی

کنترل لمسی خازنی پیش بینی شده؛ ABB بیش از 10,000,000 عملیات لمسی تک نقطه ای را مشخص می کند.

اتصال صنعتی

یک پورت اترنت 10/100/1000 مگابیت بر ثانیه PoE و دو پورت USB 2.0 Host Type-A.

توان و مصرف

منبع تغذیه 24 ولت DC با مصرف توان معمول 8 وات در 24 ولت DC.

محیط و حفاظت

دمای عملیاتی 0 تا 55 درجه سانتیگراد؛ دمای ذخیره سازی -20 تا 60 درجه سانتیگراد؛ رطوبت نسبی 5 تا 90 درصد غیر متراکم؛ IP65 از پنل جلو.

زمینه کاربرد

نظارت متمرکز با مرز داده شفاف

اسناد ABB

نقش HMI مرکزی
MV570 می تواند به عنوان رابط نظارت و عملیاتی برای پروژه های ساخته شده با ماژول هایی مانند MC510 در صورت نصب SmiSView عمل کند.

دسترسی به ورودی/خروجی صنعتی
پورت های اترنت با قابلیت گیگابیت و دو پورت USB هاست از اتصالات شبکه و لوازم جانبی که در دفترچه راهنما توضیح داده شده است، پشتیبانی می کنند.

نصب پنل
محافظت IP65 پنل جلو به پیروی از دستورالعمل های نصب و آب بندی ABB بستگی دارد.

چک لیست تطابق دقیق

برچسب را بخوانید
MV570 و 1TNA928300R0001 را تأیید کنید.

بازنگری ها را بررسی کنید
اطلاعات سخت افزار، نرم افزار و برچسب سریال را ثبت کنید.

پروژه را محافظت کنید
پشتیبان پیکربندی، برش، اتصالات و منبع تغذیه 24 ولت DC را قبل از تغییر تأیید کنید.

گردش کار تهیه

قبل از برداشتن پنل، استعلام را برنامه ریزی کنید

01 · شناسایی

پلاک را ثبت کنید

عکس های واضح از جلو، عقب و برچسب شامل شماره کامل محصول و داده های بازنگری را ارسال کنید.

02 · تأیید

جزئیات نصب را مطابقت دهید

برش پنل، نصب، رابط ها، منبع تغذیه و پشتیبان برنامه نصب شده را بررسی کنید.

03 · قیمت گذاری

نیاز را تعریف کنید

تعداد، اولویت وضعیت، مقصد و تاریخ تحویل مورد نیاز را ارائه دهید.

پشتیبانی از تصمیم گیری

سوالات متداول تهیه

هویت رسمی محصول چیست؟

ABB، MV570 را به عنوان یک HMI مرکزی با شماره محصول 1TNA928300R0001 شناسایی می کند.

چه نمایشگری مستند شده است؟

دفترچه راهنما یک نمایشگر رنگی TFT/LED 10.4 اینچی 4:3 با رزولوشن 800 × 600 را مشخص می کند.

قبل از تعویض چه مواردی باید بررسی شوند؟

هویت برچسب، بازنگری سخت افزار/نرم افزار، پشتیبان پروژه، برش، رابط ها و الزامات برق 24 ولت DC را تأیید کنید.
