قطعات یدکی ABB DCS500 ： SDCS-PIN-41 3BSE004939R1 آن را در شرایط خوبی آزمایش کرد

میا (مدیر)

ایمیل: miya@mvme.cn

اسکایپ: miyazheng520

QQ: 2851195450

تلفن: 0592-5087576

86-18020776792

Moore LIMITED متعهد به ارتقاء سطح عرضه قطعات اتوماسیون جهانی است. مهم نیست مشتری چقدر باشد ، هر چقدر لوازم جانبی مورد نیاز ما نیز نادر باشد ، همیشه می توانیم مشتری را با کالای مورد نظر آنها متصل کنیم. این طیف گسترده ای از قطعات یدکی اتوماسیون صنعتی برای مشتریان است

سراسر دنیا.

68،268،313 قطعه سهام برای مشتریان فروخته است.

بیش از هزار تولید کننده عالی برای شما انتخاب 10 میلیون موجودی کالا ، تهیه کافی

ما به سرعت سریعتری دست می یابیم.

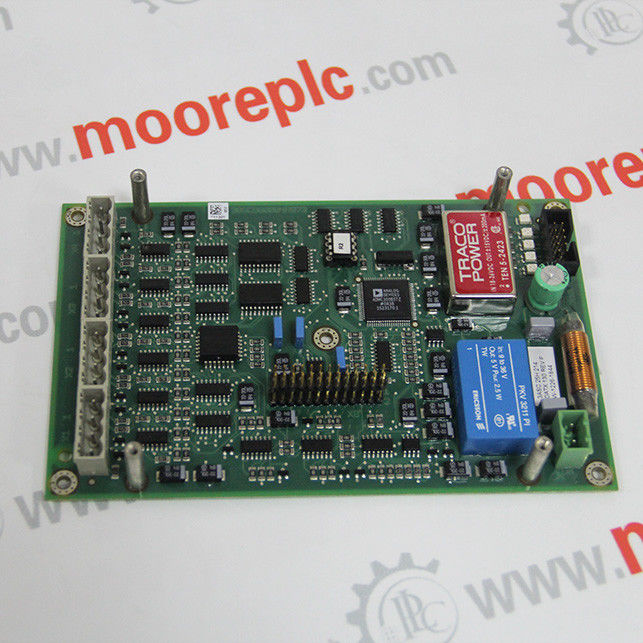

SDCS-PIN-41A 3BSE004939R1

سازگاری تابلوهای SDCS-PIN-20x

تابلوهای SDCS-PIN-20xB تابلوهای SDCS-PIN-20xA و SDCS-PIN-20x را جایگزین می کند ، اما برعکس آن نیست. توجه: SDCS-PIN-20xA جایگزین SDCS-PIN-20x می شود ، اما برعکس.

سازگاری تابلوهای SDCS-PIN-20x و SDCS-PIN-2x

مبدل های 100A ≤ IDC ≤ 350A و UAC: 400V / 500V - SDCS-PIN-21 یا - SDCS-PIN-205B / 205A / 205 را می توان به عنوان قطعات یدکی استفاده کرد. مبدل های 405A ≤ IDC ≤ 520A و UAC: 400V / 500V - SDCS-PIN-22 به همراه SDCS-PIR-21 یا - SDCS-PIN-205B / 205A / 205 به عنوان قطعات یدکی قابل استفاده هستند. مبدل IDC = 700A و UAC: 400V / 500V (نوع C2) - SDCS-PIN-25 به همراه شبکه RC (فقط در مبدل های دارای A در شماره سریال آنها امکان پذیر است) یا - SDCS-PIN-205B / 205A / 205 به عنوان قطعات یدکی استفاده می شود (ممکن است در مبدل های دارای A یا B در شماره سریال آنها). در مبدل A شبکه RC را وصل نکنید. توجه: در مبدل B فقط تابلوهای SDCS-PIN205B / 205A / 205 قابل استفاده هستند ، زیرا شبکه RC وجود ندارد. مبدل های 610A ≤ IDC ≤ 1000A و UAC: فقط 400V / 500V (نوع C2b) - SDCS-PIN-205B را می توان به عنوان قطعات یدکی استفاده کرد. مبدل های 100A ≤ IDC ≤ 270A و UAC: 600V - SDCS-PIN-23 - SDCS-PIN-206B / 206A / 206 را می توان به عنوان قطعات یدکی استفاده کرد. مبدل های IDC = 405A / 450A و UAC: 600V - SDCS-PIN-24 به همراه SDCS-PIR-21 یا - SDCS-PIN-206B / 206A / 206 می توانند به عنوان قطعات یدکی استفاده شوند. توجه: علاوه بر محدودیت های فوق ، اطمینان حاصل کنید که مقاومتها مطابق جدول "تنظیمات صفحه SDCS-PIN-20xB" به درستی بریده شده است ، همانطور که در کتابچه راهنمای داده فنی شرح داده شده است. به خصوص هنگامی که از یک تخته استفاده مجدد می شود!

تابلوهای SDCS-PIN-2x را تغییر دهید

مبدل مجهز به تخته SDCD-PIN-21/22/23/24 است: - اطمینان حاصل کنید که ایمنی الکتریکی و مکانیکی به دست می آید! - کابل های متصل به U1 ، V1 ، W1 و C1 ، D1 را علامت گذاری کنید. شاخه های متصل به X22 ، X3 و X4 را علامت گذاری کنید. - تمام کابل ها و شاخه ها را جدا کنید. - برد SDCS-PIN-2x را بردارید. توجه: اگر مبدل مجهز به SDCS-PIR-21 باشد ، دیگر نیازی به جدا کردن این برد نیست ، زیرا روی صفحه SDCS-PIN-2x نصب شده است. - مطابق جدول "تنظیمات صفحه SDCS-PIN-20xB" همانطور که در کتابچه راهنمای داده های فنی شرح داده شده است ، اطمینان حاصل کنید که مقاومت در صفحه جدید به درستی برش داده شده است. - صفحه جدید SDCS-PIN-20xB را نصب کنید. توجه: SDCS-PIN-205B جایگزین SDCS-PIN21 / 23 و SDCS- PIN-206B جایگزین SDCS-PIN-22/24 می شود. - همه کابل ها و شاخه ها را دوباره وصل کنید. مبدل به یک برد SDCD-PIN-25 مجهز است: - اطمینان حاصل کنید که ایمنی الکتریکی و مکانیکی به دست می آید! - کابل های متصل به U1 ، V1 ، W1 و C1 ، D1 را علامت گذاری کنید. شاخه های متصل به X22 ، X3 و X4 را علامت گذاری کنید. - تمام کابل ها و شاخه ها را جدا کنید. - برد SDCS-PIN-25 را بردارید. توجه: شبکه RC اضافی دیگر لازم نیست. به دلایل ایمنی کابل های مشخص شده U1 - C14 ، V1 - C16 ، W1 - C12 ، C1 - R15 و D1 - R12 را حذف کنید. - مطابق جدول "تنظیمات صفحه SDCS-PIN-205B" همانطور که در کتابچه راهنمای داده های فنی شرح داده شده است ، اطمینان حاصل کنید که مقاومت در صفحه جدید به درستی برش داده شده است. - صفحه جدید SDCS-PIN-205B را نصب کنید. توجه: SDCS-PIN-205B جایگزین SDCS-PIN25 می شود. - همه کابل ها و شاخه ها را دوباره وصل کنید.

محصولات مرتبط

مزایای ما:

خرابی قطعات یدکی اتوماسیون صنعتی غالباً دهها هزار ضرر تجاری را به شرکت وارد می کند. بیشتر LIMITED ارائه دهنده پیشرو در جهان برای قطعات یدکی اتوماسیون صنعتی با کیفیت بالا ، خواه یک قطعات یدکی جدید باشد ، یا قطعات منسوخ / قطع شده و فناوری است. اختصاص داده شده به عملکرد عادی از شرکت با بهترین هزینه ، بهترین کیفیت و راه کارآمد. چه این خدمات به مشتری ، راندمان کار یا سرعت تحویل ، ما همیشه در تلاش برای تعالی هستیم و بهتر و بهتر هستیم.

اگر شما هر گونه سوال pls دریغ نکنید با ما تماس بگیرید. ما می توانیم انواع قطعات automaiton را تأمین کنیم ، اگر می خواهید قطعات خریداری کنید لطفا مدل قطعات را به ایمیل من ارسال کنید ، من سریعاً به شما پاسخ می دهم زیرا من نامه را دریافت می کنم. امیدوارم هر کسی از ما سؤال می کند.

منتظر استعلام شما
