نام تجاری / تولید کننده | زیمنس / آلمان |
شماره قطعه | 6ES7414-2XL07-0AB0 |
تعداد قطعه متناوب | 6ES7414-2XL07-0AB0 |

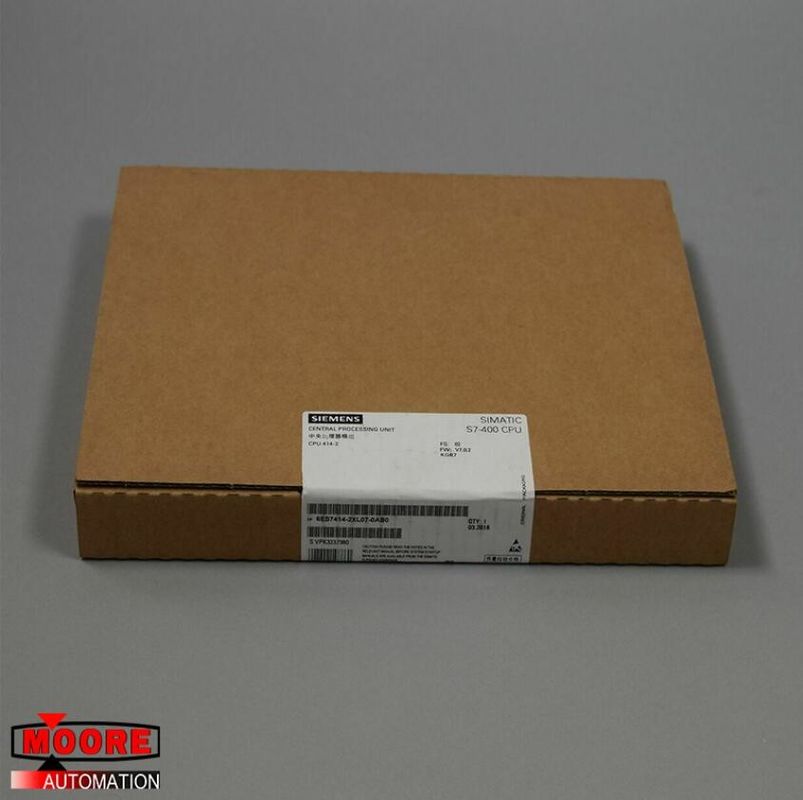

شرح | SIMATIC S7-400H CPU414-2 |
ابعاد | WHD 2.5 * 29 * 21.9cm |
وزن | کیلوگرم 0.7 کیلوگرم |
جزییات محصول
رابط ها:
رابط ها / اتوبوس نوع 1 x MPI / PROFIBUS DP ، 1 x PROFIBUS DP
Number of RS 485 interfaces 2; تعداد رابط 485 RS 2؛ Combined MPI / PROFIBUS DP and PROFIBUS DP ترکیبی MPI / PROFIBUS DP و PROFIBUS DP
رابط:
نوع رابط یکپارچه شده است
فیزیک RS 485 / PROFIBUS + MPI
جدا شده بله
Power supply to interface (15 to 30 V DC), max. منبع تغذیه رابط (15 تا 30 ولت DC) ، حداکثر. 150 mA 150 میلی آمپر
تعداد منابع اتصال MPI: 32 ، DP: 16
عملکرد:
MPI بله
استاد PROFIBUS DP بله
PROFIBUS DP برده بله
MPI:
Number of connections 32; تعداد اتصالات 32؛ If a diagnostics repeater is used on the line, the number of connection resources on the line is reduced by 1 در صورت استفاده از تکرارکننده تشخیص در خط ، تعداد منابع اتصال روی خط 1 کاهش می یابد
Transmission rate, max. نرخ انتقال ، حداکثر. 12 Mbit/s 12 مگابیت در ثانیه
توابع ارتباطی:
ارتباط PG / OP بله
تعداد OP های قابل اتصال بدون پردازش پیام 63
Number of connectable OPs with messageprocessing 63; تعداد OP های قابل اتصال با پردازش پیام 63؛ When using Alarm_S/SQ and Alarm_D/DQ هنگام استفاده از Alarm_S / SQ و Alarm_D / DQ
مسیریابی ثبت پرونده بله
توابع پیام S7:
Number of login stations for message functions, max. تعداد ایستگاه های ورود به سیستم برای توابع پیام ، حداکثر. 63; 63؛ Max. حداکثر 63 with Alarm_S/SQ and Alarm_D/DQ (OPs); 63 با Alarm_S / SQ و Alarm_D / DQ (OPs)؛ max. حداکثر 8 8
با زنگ هشدار ، Alarm_8 ، Alarm_8P ، اطلاع رسانی و اطلاع رسانی_8 (به عنوان مثال WinCC)
پیامهای مربوط به نماد بله
روش اسکن بله
پیامهای مرتبط بله را مسدود کنید
پیام های تشخیصی پردازش بله
simultaneously active Alarm-S blocks, max. بلوک های هشدار همزمان فعال ، حداکثر. 400; 400؛ Simultaneously active alarm_S/SQ blocks or alarm_D/DQ بلوک های alarm_S / SQ به طور همزمان فعال یا alarm_D / DQ
بلوک
هشدار 8 بلوک بله
Number of instances for alarm 8 and S7communication blocks, max.1 200 preset, max. تعداد موارد بلوک زنگ 8 و S7 ارتباط ، حداکثر 1 200 از پیش تعیین شده ، حداکثر. 300 300
پیام های کنترل فرآیند بله
تعداد بایگانی که می توانند به طور همزمان وارد سیستم شوند (SFB 37 AR_SEND) 16
