نام تجاری / تولید کننده | زیمنس / آلمان |
شماره قطعه | 6ES7414-3EM05-0AB0 |
تعداد قطعه متناوب | 6ES7414-3EM05-0AB0 |

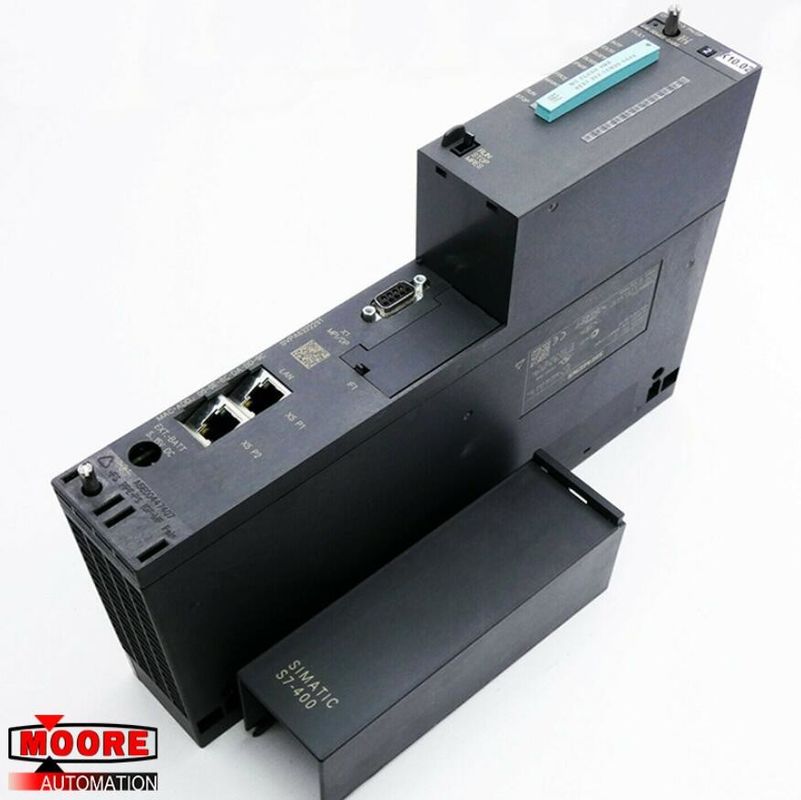

شرح | SIMATIC S7 CPU414-3DP |
ابعاد | WHD 5.0 * 29.0 * 21.9cm |
وزن | کیلوگرم 1.07 کیلوگرم |
جزییات محصول
SIMATIC S7-400 ، CPU 414-3 PN / DP واحد پردازش مرکزی با: حافظه کاری 2.8 مگابایت ، (کد 1.4 مگابایت ، داده های 1.4 مگابایت) ، رابط ها: رابط 1 MPI / DP 12 مگابیت در ثانیه ، (X1) ، رابط 2 پلاگین اترنت / PROFINET (X5) ، رابط 3 در صورت اتصال 964-DP (IF1).
اطلاعات کلی:
نوع محصول CPU 414-3 PN / DP
وضعیت عملکردی HW 05
نسخه سیستم عامل V5.3
مهندسی با: بسته برنامه نویسی STEP 7 V5.4 SP5 یا بالاتر
CiR - پیکربندی در RUN:
زمان هماهنگ سازی CiR ، بار اصلی 100 ms
CiR synchronization time, time per I/O byte 15 µs; زمان هماهنگ سازی CiR ، زمان در هر بایت I / O 15 میکروگرم. Time per I/O byte زمان در هر بایت I / O
Supply voltage:Rated value (DC) 24 V DC No; ولتاژ تأمین: مقدار دارای امتیاز (DC) 24 ولت DC بدون؛ Power supply via system power supply منبع تغذیه از طریق منبع تغذیه سیستم
جریان ورودی:
from backplane bus 5 V DC, typ. از اتوبوس پشت پرده 5 ولت DC ، تایپ کنید. 1.2 A 1.2 الف
from backplane bus 5 V DC, max. از اتوبوس پشت پرده 5 ولت DC ، حداکثر. 1.4 A 1.4 الف
from backplane bus 24 V DC, max. از اتوبوس backplane 24 V DC ، حداکثر. 300 mA; 300 میلی آمپر؛ 150 mA per DP interface 150 میلی آمپر در هر رابط DP
from interface 5 V DC, max. از رابط 5 ولت DC ، حداکثر. 90 mA; 90 میلی آمپر؛ At each DP interface در هر رابط DP
باتری:
باتری پشتیبان:
Backup current, typ. جریان پشتیبان ، تایپ کنید. 125 µA; 125 میکروگرم؛ up to 40 °C تا 40 درجه سانتی گراد
Backup current, max. جریان پشتیبان ، حداکثر. 550 µA 550 میکرو آمپر
Backup time, max. زمان تهیه نسخه پشتیبان ، حداکثر. See reference manual, module data, Chapter 3.3 مشاهده کتابچه راهنمای مرجع ، داده های ماژول ، فصل 3.3
تغذیه ولتاژ پشتیبان خارجی به CPU 5 V DC تا 15 ولت DC
زمان پردازش CPU:
for bit operations, typ. برای عملیات بیتی ، تایپ کنید. 45 ns 45 نانومتر
for word operations, typ. برای عملیات کلمه ، تایپ کنید. 45 ns 45 نانومتر
for fixed point arithmetic, typ. برای حسابی با ثبات ثابت ، تایپ کنید. 45 ns 45 نانومتر
for floating point arithmetic, typ. برای حساب حسابی شناور ، تایپ کنید. 135 ns 135 نان
بلوک های CPU:
DB:
Number, max. تعداد ، حداکثر 6 000; 6000؛ Number range: 1 to 16000 دامنه تعداد: 1 تا 16000
Size, max. اندازه ، حداکثر 64 kbyte 64 کیلوبایت
FB:
Number, max. تعداد ، حداکثر 3 000; 3 000؛ Number range: 0 to 7999 دامنه شماره: 0 تا 7999
Size, max. اندازه ، حداکثر 64 kbyte 64 کیلوبایت
FC:
Number, max. تعداد ، حداکثر 3 000; 3 000؛ Number range: 0 to 7999 دامنه شماره: 0 تا 7999
Size, max. اندازه ، حداکثر 64 kbyte 64 کیلوبایت
