نام تجاری / تولید کننده | زیمنس / آلمان |
شماره قطعه | 6GK1161-3AA01 |
تعداد قطعه متناوب | 6GK1161-3AA01 |
شرح | پردازنده های ارتباطات کارت اترنت |
ابعاد | WHD 21.6 * 107 * 167mm |
وزن | کیلوگرم 0.14 کیلوگرم |
جزییات محصول

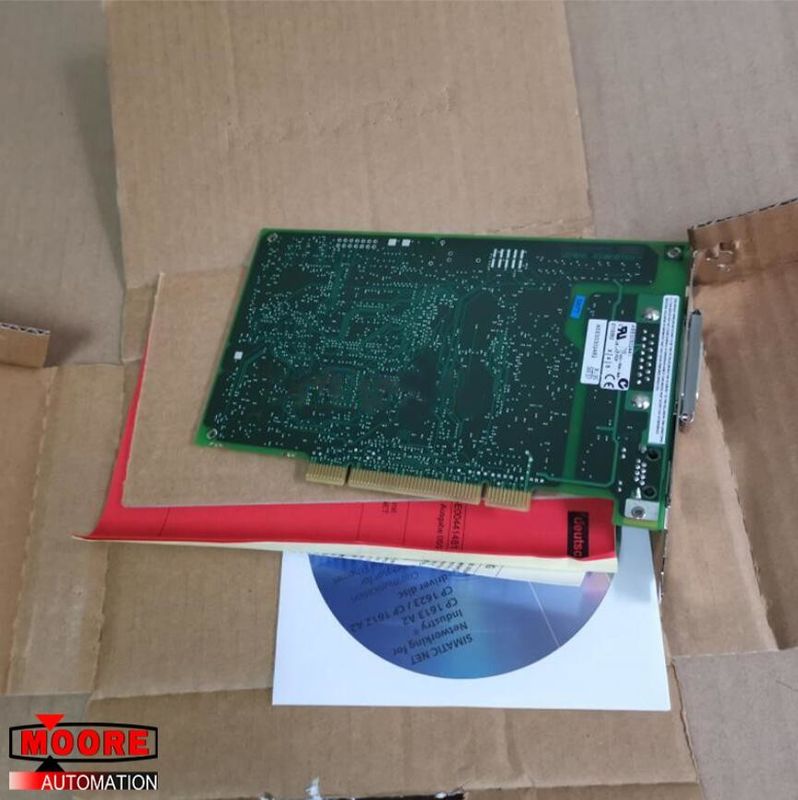

COMMUNICATION PROCESSOR CP 1613 A2 PCI CARD (32BIT;33MHZ/66MHZ; 3.3V/5V UNIVERSAL KEY) FOR CONNECTION TO IND. پردازنده ارتباطات CP 1613 A2 PCI CARD (32BIT؛ 33MHZ / 66MHZ؛ 3.3V / 5V کلید UNIVERSAL) برای اتصال به IND. ETHERNET (10/100MBIT/S) WITH ITP AND RJ 45 PORT VIA HARDNET-IE S7 AND S7-REDCONNECT. ETHERNET (10 / 100MBIT / S) با ITP و RJ 45 PORT VIA HARDNET-IE S7 و S7-REDCONNECT. SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW. پشتیبانی از سیستم انتخاب SEET SIMATIC SW.
نرخ انتقال: در رابط 1 10 ... 100 مگابیت در ثانیه
رابط ها
Number of electrical connections: at the 1st interface / acc. تعداد اتصالات الکتریکی: در 1 رابط / اعتبار. to Industrial Ethernet 2 به اترنت صنعتی 2
Type of electrical connection: at the 1st interface / acc. نوع اتصال الکتریکی: در رابط 1 / acc. to Industrial Ethernet RJ45 port / 15-pin ITPType of voltage / of the supply voltage DC به پورت اترنت RJ45 صنعتی / 15 پین ITPType ولتاژ / ولتاژ منبع تغذیه DC
Supply voltage:1 / from backplane bus 5 V; ولتاژ منبع تغذیه: 1 / از اتوبوس پشت پرده 5 ولت؛ 2 / from backplane bus 12 V 2 / از پشت اتوبوس 12 ولت
Relative symmetrical tolerance / at DC: at 5 V 5 %; تحمل متقارن نسبی / در DC: در 5 ولت 5٪؛ at 12 V 5 % در 12 ولت 5٪
Consumed current connection: 1 / from backplane bus / at DC / maximum 0.45 A; اتصال فعلی مصرف می شود: 1 / از اتوبوس backplane / در DC / حداکثر 0.45 A؛ 2 / from backplane bus / at DC / maximum 0.5 A 2 / از اتوبوس پشت صفحه / در DC / حداکثر 0.5 A
از دست دادن قدرت فعال 4 W
شرایط محیط مجاز
دمای محیط:
در حین کار 5 ... 55 ° C
در حین ذخیره سازی -20 ... +60 ° C
در طول حمل و نقل -20 ... +60 ° C
رطوبت نسبی / در دمای 25 درجه سانتیگراد / بدون میعان / در حین کار / حداکثر 95٪
کلاس حفاظت IP IP00
نرم افزار / برای ارتباطات باز / با استفاده از ارسال / دریافت / لازم - بله ، HARDNET-IE S7 (S7-1613)
تعداد اتصالات ممکن / برای ارتباط آزاد / با استفاده از ارسال / دریافت / حداکثر 120
نرم افزار / برای ارتباط S7 / مورد نیاز بله ، HARDNET-IE S7 (S7-1613)
تعداد اتصالات ممکن / برای ارتباط S7 / PG / حداکثر 120
تعداد اتصالات ممکن / برای ارتباطات بهینه S7 / حداکثر 40
تعداد اتصالات فعال / با حالت چند پروتکل 120
تعداد اتصالات قابل تنظیم / در هر ایستگاه PC 207
