نام تجاری / تولید کننده | زیمنس / آلمان |
شماره قطعه | 6GK1160-4AA01 |
تعداد قطعه متناوب | 6GK1160-4AA01 |
شرح | کارت ارتباطی |
ابعاد | WHD 90 * 24 * 95mm |
وزن | کیلوگرم 0.11 |
جزییات محصول

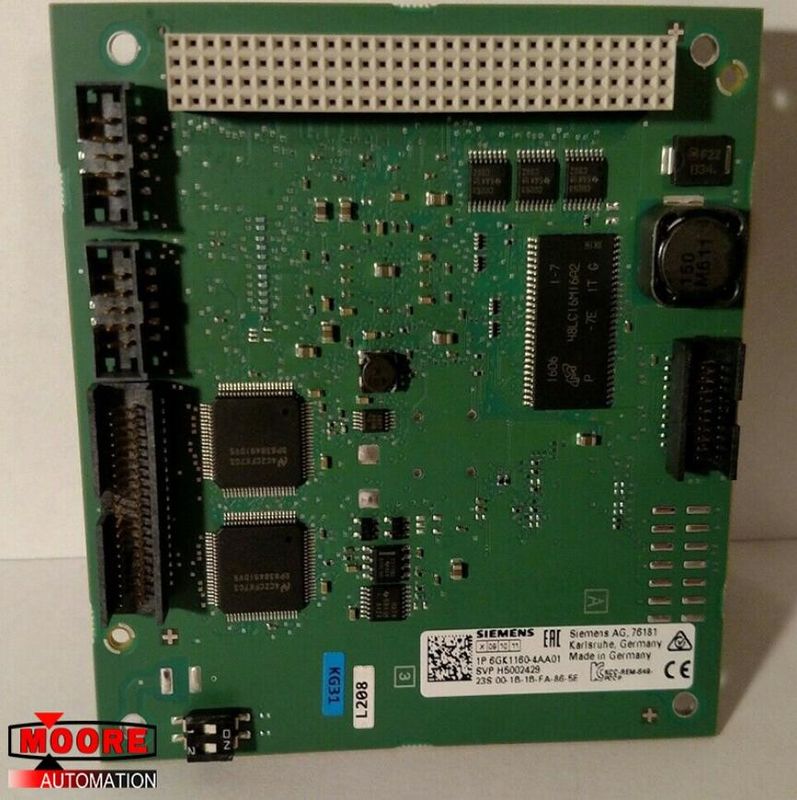

Communications processor CP 1604 PC/104 plus card (32 bit; 33/66M Hz; 3.3/5 V) with ASIC ERTEC 400 for connection to PROFINET IO with 4-port real-time switch via Development kit DK-16XX PN IO; پردازنده ارتباطات CP 1604 PC / 104 به علاوه کارت (32 بیتی ؛ 33 / 66M هرتز ؛ 3.3 / 5 ولت) با ASIC ERTEC 400 برای اتصال به PROFINET IO با سوئیچ 4 پورت در زمان واقعی از طریق کیت توسعه DK-16XX PN IO؛ NCM PC. NCM PC.
نرخ انتقال: 100 مگابیت در ثانیه
رابط ها
Number of electrical connections: at the 1st interface / acc. تعداد اتصالات الکتریکی: در 1 رابط / اعتبار. to Industrial Ethernet 4; به اترنت صنعتی 4؛ for power supply 1 برای منبع تغذیه 1
نوع اتصال برق:
at the 1st interface / acc. در 1 رابط / اعتبار. to Industrial Ethernet RJ45 port via connection board به پورت اترنت RJ45 صنعتی از طریق تابلوی اتصال
برای منبع تغذیه بلوک ترمینال 4 قطبی از طریق صفحه منبع تغذیه
ولتاژ منبع تغذیه ، مصرف فعلی ، اتلاف برق:
نوع ولتاژ / ولتاژ منبع تغذیه DC
نوع ولتاژ / منبع خارجی اختیاری بله
ولتاژ تغذیه :
1 / از اتوبوس پشت پرده 5 ولت
بیرونی 5 ولت
توجه داشته باشید منبع تغذیه خارجی و ولتاژ منبع خارجی اختیاری از طریق صفحه منبع تغذیه (لوازم جانبی اختیاری)
تحمل متقارن نسبی / در DC: در 5 ولت 5٪
مصرف فعلی:
1 / از اتوبوس پشت صفحه / در DC / حداکثر 0.8 A
از ولتاژ منبع تغذیه خارجی / در DC / در 24 ولت / حداکثر 0.3 A
تلفات برق [W] 4 W
از دست دادن توان [W] / در حالت سوئیچ / حداکثر 4.1 W
داده های عملکرد / ارتباطات PROFINET / به عنوان کنترلر PN IO:
نرم افزار / برای ارتباطات PROFINET IO / شماره لازم
تعداد دستگاه های PN IO / در کنترلر PROFINET IO / قابل استفاده / تعداد 128
تعداد دستگاه های PN IO IRT / در کنترلر PROFINET IO / قابل استفاده 64
مقدار داده:
به عنوان داده های کاربر برای متغیرهای ورودی / به عنوان کنترل کننده PROFINET IO / حداکثر 8192 بایت
به عنوان داده های کاربر برای متغیرهای ورودی / به عنوان کنترل کننده PROFINET IO / حداکثر 8192 بایت
به عنوان داده های کاربر برای متغیرهای ورودی در هر دستگاه PN IO / به عنوان کنترلر PROFINET IO / حداکثر 1430 بایت
به عنوان داده های کاربر برای متغیرهای خروجی در هر دستگاه PN IO / به عنوان کنترل کننده PROFINET IO / حداکثر 1430 بایت
