| محل منبع | آلمان |
| نام تجاری | Siemens |
| گواهی | CO.CQ |
| شماره مدل | 6GK1503-3CB00 |
| نام تجاری / تولید کننده | زیمنس / آلمان |
| شماره قطعه | 6GK1503-3CB00 |
| تعداد قطعه متناوب | 6GK1503-3CB00 |

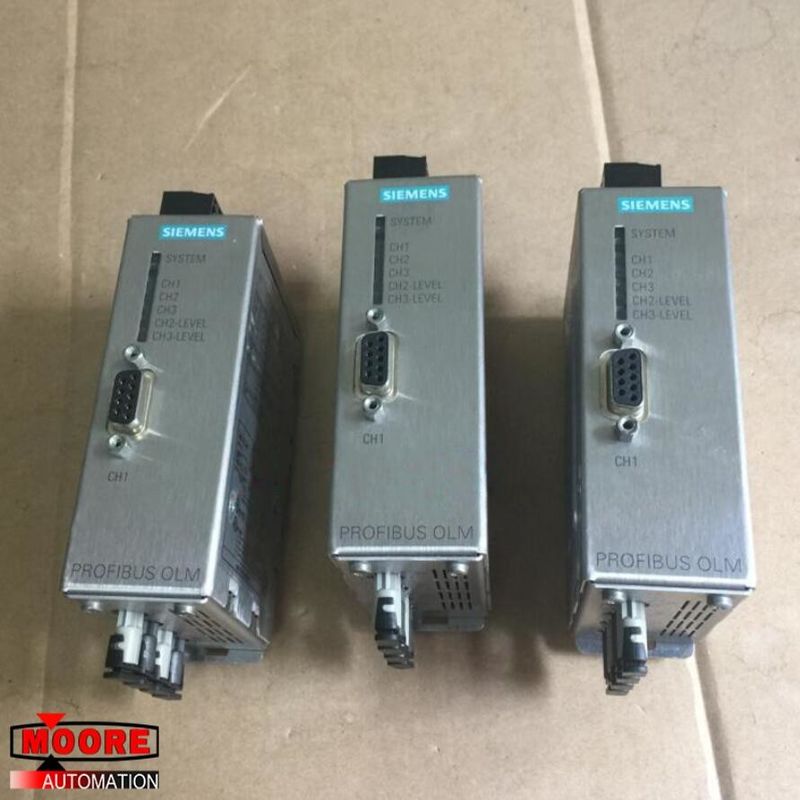

| شرح | PROFIBUS OLM |
| ابعاد | WHD 39.5 * 112 * 74.5mm |
| وزن | کیلوگرم 0.34 کیلوگرم |
جزییات محصول
PROFIBUS OLM/G12 V4.0 OPTICAL LINK MODULE W. 1 RS485 AND 2 GLASS-FOC-INTERFACES (4 BFOC-SOCKETS) FOR STANDARD DISTANCES UP TO 2850 M, WITH WITH SIGNAL. PROFIBUS OLM / G12 V4.0 MODULE LINK OPTical LINK W. 1 RS485 و 2 اتصالات شیشه ای-FOC (4 BFOC-SOCKET) برای فاصله های استاندارد تا 2850 M ، با SIGNAL. CONTACT AND MEASURING OUTPUT تماس و اندازه گیری خروجی
نرخ انتقال / با PROFIBUS: 9.6 kbit / s ... 12 مگابیت در ثانیه
نرخ انتقال / با PROFIBUS: PA 45.45 kbit / s
تعداد اتصالات الکتریکی / نوری / برای قطعات شبکه یا تجهیزات ترمینال / حداکثر 3
تعداد اتصالات برقی:
برای قطعات شبکه یا تجهیزات ترمینال 1
برای اندازه گیری دستگاه 1 1
برای تماس سیگنالینگ 1
برای منبع تغذیه 1
برای تأمین ولتاژ اضافی 1
نوع اتصال برق:
برای اجزای شبکه یا تجهیزات ترمینال سوکت 9 پین Sub-D
برای اندازه گیری دستگاه بلوک ترمینال 2 قطبی دستگاه
برای منبع تغذیه و تماس با سیگنالینگ بلوک ترمینال 5 قطبی
تعداد رابط های نوری / برای کابل فیبر نوری 2
طراحی رابط نوری / برای درگاه BFOC کابل فیبر نوری
داده های نوری:
نسبت میرایی / از لینک انتقال FOC:
برای FOC شیشه ای با 50/125 میکرومتر در 3 دسی بل / کیلومتر / حداکثر 10 دسی بل
برای FOC شیشه ای با 5/62 میکرومتر در مترمکعب در 3.5 دسی بل در کیلومتر / حداکثر 12 دسی بل
تاخیر انتشار [bit] 6.5 بیتی
توان نوری قابل اتصال نسبت به 1 مگاوات:
برای FOC شیشه ای با 50/125 میکرومتر در 3 دسی بل / کیلومتر -16 دسی بل
برای شیشه FOC با 62.5 / 125 میکرومتر در سرعت 3.5 دسی بل در کیلومتر-13 دسی بل
حساسیت نوری مربوط به 1 مگاوات:
برای FOC شیشه ای با 50/125 میکرومتر در 3 دسی بل در کیلومتر-28 دسی بل
برای شیشه FOC با 62.5 / 125 میکرومتر در سرعت 3.5 دسی بل در کیلومتر-28 دسی بل
طول موج:
برای FOC شیشه ای با 50/125 میکرومتر / سازگار با رابط / در 3 دسی بل / کیلومتر 860 نانومتر
برای شیشه FOC با 62.5 / 125 میکرومتر / سازگار با رابط / در 3.5 دسی بل / کیلومتر 860 نانومتر
طول سیم:
برای FOC شیشه ای با 50/125 میکرومتر در 3 دسی بل / کیلومتر در حداکثر 3 کیلومتر
برای FOC شیشه ای با 62.5 / 125 میکرومتر در سرعت 3.5 دسی بل در کیلومتر / حداکثر 3 کیلومتر
ورودی / خروجی سیگنال:
ولتاژ عامل / از مخاطبین سیگنالینگ / در ولتاژ DC / دارای ارزش 24 ولت
جریان عملیاتی / از مخاطبین سیگنالینگ / در DC / حداکثر 0.1 A
