| محل منبع | آلمان |
| نام تجاری | Siemens |
| گواهی | CO.CQ |
| شماره مدل | 6ES7288-2DT08-0AA0 |
| نام تجاری / تولید کننده | زیمنس / آلمان |
| شماره قطعه | 6ES7288-2DT08-0AA0 |
| تعداد قطعه متناوب | 6ES7288-2DT08-0AA0 |

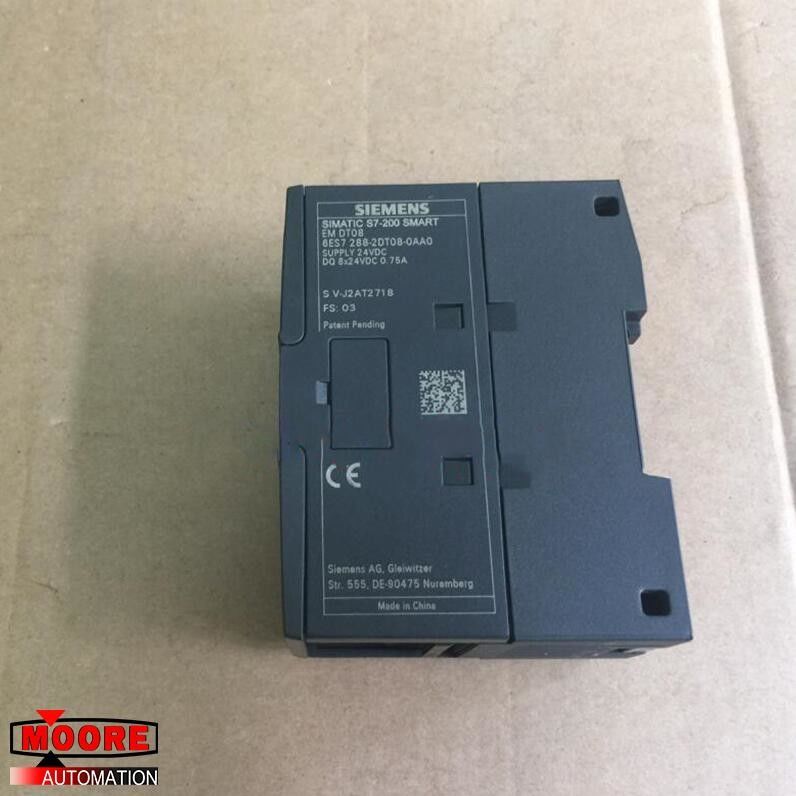

| شرح | SIMATIC S7-200 SMART EM DT08 |
| ابعاد | WHD 45 * 100 * 81mm |
| وزن | کیلوگرم 0.15 کیلوگرم |
جزییات محصول
SIMATIC S7-200 SMART ، خروجی دیجیتال SM DT08 ، 8 DO ، 24 ولت DC ، ترانزیستور 0.75A
ولتاژ تغذیه:
محدوده مجاز ، حد پایین (DC) 20.4 ولت
محدوده مجاز ، حد بالایی (DC) 28.8 ولت
جریان ورودی:
from backplane bus 5 V DC, typ.--95 mA; از اتوبوس backplane 5 V DC ، نوع .-- 95 میلی آمپر؛ 5 V DC from the CPU module 5 ولت DC از ماژول CPU
خروجی های دیجیتال
تعداد خروجیهای دیجیتالی 8 در گروههای 2
غرق شدن فعلی
منابع فعلی بله
شماره حفاظت کوتاه
کنترل ورودی دیجیتال بله
ظرفیت سوئیچینگ خروجی ها:
with resistive load, max. با بار مقاومت ، حداکثر. 0.75 A 0.75 A
on lamp load, max. در بار لامپ ، حداکثر. 5 W 5 ولت
ولتاژ خروجی:
دارای ارزش (DC) 24 ولت
for signal "0", max. برای سیگنال "0" ، حداکثر. 0.1 V 0.1 ولت
for signal "1", min. برای سیگنال "1" ، حداقل 20 V DC 20 ولت DC
جریان خروجی:
برای سیگنال "1" دارای ارزش 0.75 A است
for signal "1" permissible range, max. برای سیگنال "1" محدوده مجاز ، حداکثر. 0.75 A 0.75 A
for signal "1" permissible range for 0 to 40 °C, max. برای سیگنال "1" دامنه مجاز 0 تا 40 درجه سانتیگراد ، حداکثر. 750 mA 750 میلی آمپر
for signal "0" residual current, max. برای سیگنال جریان 0 باقیمانده ، حداکثر. 10 µA 10 میکرو آمپر
تأخیر در خروجی با بار مقاومت:
"0" to "1", max. "0" تا "1" ، حداکثر. 50 µs 50 میکروگرم
"1" to "0", max. "1" تا "0" ، حداکثر. 200 µs 200 میکروگرم
تعویض موازی دو خروجی:
برای پیوندهای منطقی بله
برای قیام بله
برای کنترل اضافی یک بار بله
کل جریان خروجی ها (در هر گروه):
all mounting positions-up to 40℃, max. حداکثر موقعیت های نصب تا 40. 3 A 3 الف
horizontal installation-up to 50℃, max. نصب افقی حداکثر 50 ، حداکثر. 3 A 3 الف
vertical installation-up to 40℃, max. نصب عمودی حداکثر 40 ، حداکثر. 3 A 3 الف
all other mounting positions-up to 40 °C, max. سایر موقعیت های نصب تا 40 درجه سانتیگراد ، حداکثر. 3 A 3 الف
Cable length: shielded, max. طول کابل: محافظ ، حداکثر. 500 m; 500 متر؛ unshielded, max. محافظت نشده ، حداکثر 150 m 150 متر
چراغ نشانگر تشخیصی: برای وضعیت خروجی بله
Potential separation digital outputs: between the channels Yes; خروجی های دیجیتالی جداسازی بالقوه: بین کانالهای بله؛ Optocoupler اپتوکوپلر
جداسازی با 500 ولت AC به مدت 1 دقیقه آزمایش شد
