نام تجاری / تولید کننده | زیمنس / آلمان |
شماره قطعه | 6GK7343-1CX10-0XE0 |
تعداد قطعه متناوب | 6GK7343-1CX10-0XE0 |
شرح | پردازنده ارتباطات |
ابعاد | WHD 40 * 125 * 120mm |
وزن | 0.22 کیلوگرم |
جزییات محصول

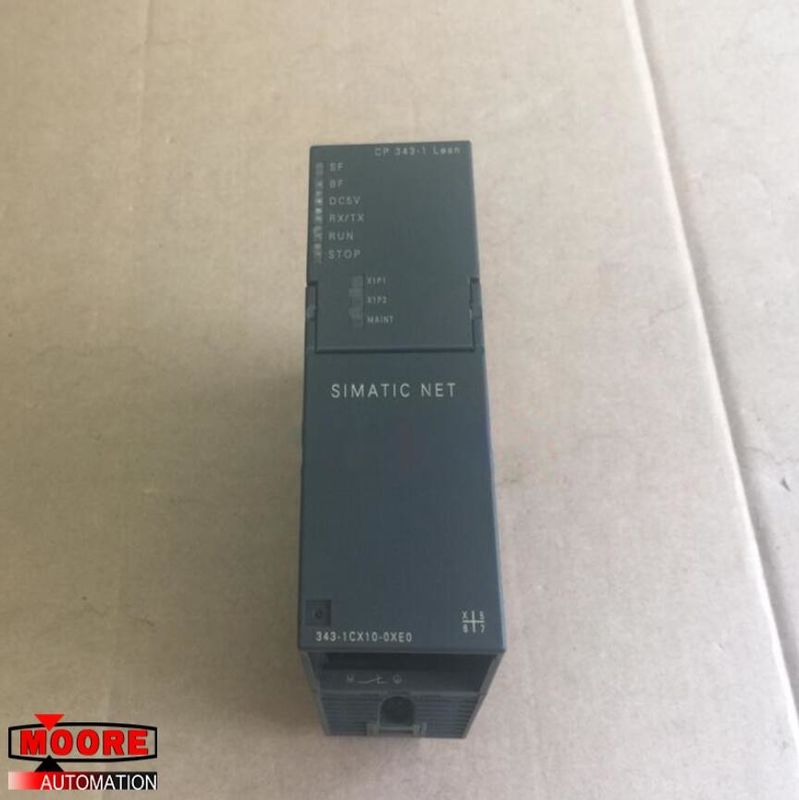

پردازنده ارتباطات CP 343-1 ناب برای اتصال SIMATIC S7-300 به اترنت صنعتی از طریق TCP / IP و UDP ، Multicast ، SEND / RECEIVE با و بدون RFC1006 ، Fetch / نوشتن ،
ارتباطات S7 (سرور) ، دستگاه PROFINET IO سوئیچ 2 پورت یکپارچه ERTEC 200 ، جایگزینی ماژول بدون PG ، تشخیص SNMP ، اولیه سازی از طریق LAN ، اتصال 2x RJ45 برای LAN با 10/100 مگابیت در ثانیه.
نرخ انتقال: در رابط 1 10 ... 100 مگابیت در ثانیه
رابط ها:
Number of interfaces / acc. تعداد رابط ها / اعتبار. to Industrial Ethernet 2 به اترنت صنعتی 2
Number of electrical connections: at the 1st interface / acc. تعداد اتصالات الکتریکی: در 1 رابط / اعتبار. to Industrial Ethernet 2; به اترنت صنعتی 2؛ for power supply 1 برای منبع تغذیه 1
Type of electrical connection: of Industrial Ethernet interface RJ45 port; نوع اتصال برق: درگاه RJ45 رابط اترنت صنعتی؛ at the 1st interface / acc. در 1 رابط / اعتبار. to Industrial Ethernet RJ45 port به درگاه اترنت RJ45 صنعتی
نوع اتصال برق: برای منبع تغذیه بلوک ترمینال قابل تعویض 2 قطبی
ولتاژ منبع تغذیه ، مصرف فعلی ، اتلاف برق
نوع ولتاژ / ولتاژ منبع تغذیه DC
ولتاژ تغذیه / 1 / از اتوبوس بوردر 5 ولت
منبع تغذیه 24 ولت
ولتاژ منبع تغذیه / خارجی 24 ولت
ولتاژ / خارجی / با ولتاژ / ارزش 24 ولت
تحمل نسبی مثبت / در DC / در 24 ولت٪ 20
تحمل نسبی منفی / در DC / در 24 ولت 15٪
مصرف فعلی:
از اتوبوس backplane / در DC / در 5 ولت / معمولی 0.2 A
از ولتاژ منبع تغذیه خارجی / در DC / در 24 ولت / معمولی 0.16 A
از ولتاژ منبع تغذیه خارجی / در DC / در 24 ولت / حداکثر 0.2 A
تلفات برق [W] - 5.8 W
داده های عملکرد / ارتباطات PROFINET / به عنوان دستگاه PN IO
عملکرد محصول / دستگاه IO PROFINET بله
مقدار داده:
به عنوان داده های کاربر برای متغیرهای ورودی / به عنوان دستگاه PROFINET IO / حداکثر 512 بایت
به عنوان داده های کاربر برای متغیرهای ورودی / به عنوان دستگاه PROFINET IO / حداکثر 512 بایت
به عنوان داده های کاربر برای متغیرهای ورودی / برای هر زیر ماژول به عنوان دستگاه PROFINET IO-240 بایت
به عنوان داده های کاربر برای متغیرهای ورودی / برای هر زیر ماژول به عنوان دستگاه PROFINET IO-240 بایت
به عنوان داده های کاربر برای منطقه ثبات برای هر بایت زیر واحد-240
تعداد زیرمجموع / در هر دستگاه PROFINET IO-32
