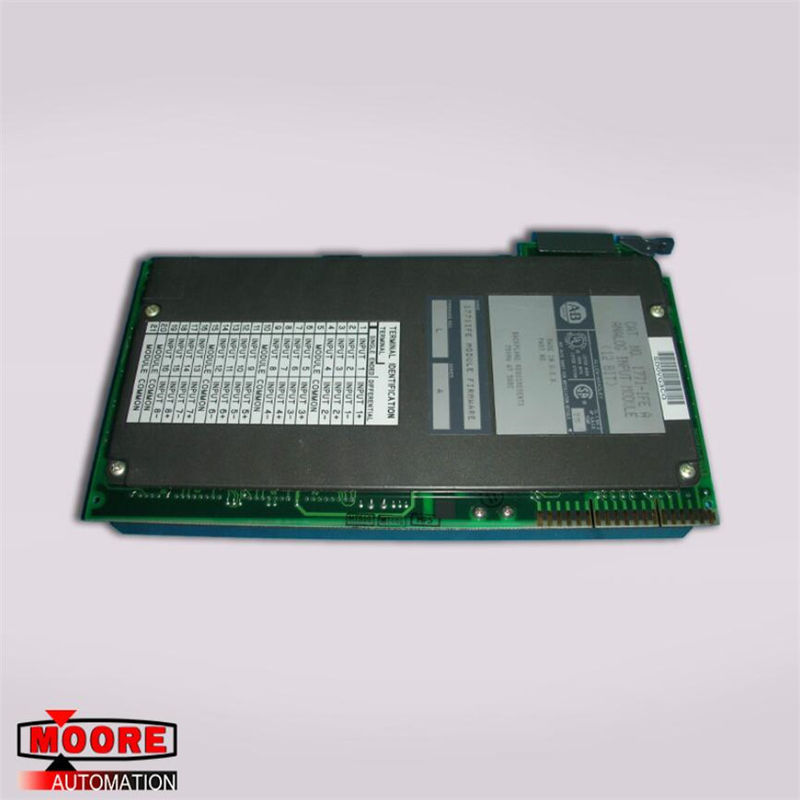

1771-IFE A ماژول ورودی آنالوگ آلن برادلی 1771-IFEA 12 BIT
مشخصات محصول
نام تجاری / تولید کننده | آلن بردلی/ایالات متحده آمریکا |
شماره قطعه |
1771-IFEA |
تعداد قطعه متناوب | 1771-IFEA |
شرح |
ماژول ورودی آنالوگ |
ابعاد | 15.2 cm x 5.1 cm x 27.9 cm |
وزن | کیلوگرم 0.60 کیلوگرم |
جزییات محصول
The Analog input module is an intelligent block transfer module that interfaces analog input signals with any AB programmable controllers that have block transfer capability. ماژول ورودی آنالوگ یک ماژول انتقال بلوک هوشمند است که سیگنالهای ورودی آنالوگ را با هر کنترل کننده قابل برنامه ریزی AB که قابلیت انتقال بلوک رابط را دارد ، به هم پیوند می دهد. Block transfer programming moves input data words from the module's memory to a designated area in the processor data table in a single scan. برنامه نویسی انتقال بلوک کلمات داده ورودی را از حافظه ماژول به یک منطقه مشخص شده در جدول داده پردازنده در یک اسکن واحد منتقل می کند. It also moves configuration words from the processor data table to module memory. همچنین کلمات پیکربندی را از جدول داده پردازنده به حافظه ماژول منتقل می کند.
The input module is a single-slot module and requires no external power supply. ماژول ورودی یک ماژول تک شکاف است و به منبع تغذیه خارجی نیاز ندارد. (If using passive transducers for input, the user must supply loop power.) After scanning the analog inputs, the input data is converted to a specified data type in a digital format to be transferred to the processor's data table on request. (در صورت استفاده از مبدل های منفعل برای ورودی ، کاربر باید منبع حلقه را تأمین کند.) پس از اسکن ورودی های آنالوگ ، داده های ورودی به یک نوع داده مشخص در قالب دیجیتال تبدیل می شوند تا در صورت درخواست به جدول داده پردازنده منتقل شوند. The block transfer mode is disabled until this input scan is complete. تا زمان کامل شدن این اسکن ورودی ، حالت انتقال بلوک غیر فعال است. Consequently, the minimum interval between block transfer reads is the same as the total input update time for each analog input module. در نتیجه ، حداقل فاصله بین انتقال بلوک خوانده شده برابر با کل زمان به روزرسانی ورودی برای هر ماژول ورودی آنالوگ است.
The Analog input module senses up to 16 single-ended or 8 differential analog inputs and converts them to a proportional four-digit BCD or twelve-bit binary value. ماژول ورودی آنالوگ تا 16 ورودی آنالوگ تک انتهایی یا 8 ورودی حسگر را حس می کند و آنها را به یک ارزش رقمی BCD چهار رقمی یا دوتایی بیتی تبدیل می کند. You can select from five voltage or three current input ranges. می توانید از پنج ولتاژ یا سه برد ورودی فعلی را انتخاب کنید. Each input can be configured as a current or voltage input with internal jumpers. هر ورودی را می توان به عنوان ورودی جریان یا ولتاژ با پرش های داخلی پیکربندی کرد.
ویژگی های این ماژول شامل موارد زیر است:
16 ورودی تکی یا 8 ورودی در یک کارت
ورودی ورودی قابل انتخاب توسط برنامه کاربر بر اساس هر کانال (جدول 1.A)
نمونه گیری در زمان واقعی قابل انتخاب است
مقیاس پذیری قابل انتخاب به واحدهای مهندسی
فیلتر دیجیتال قابل انتخاب
قالب داده قابل انتخاب
