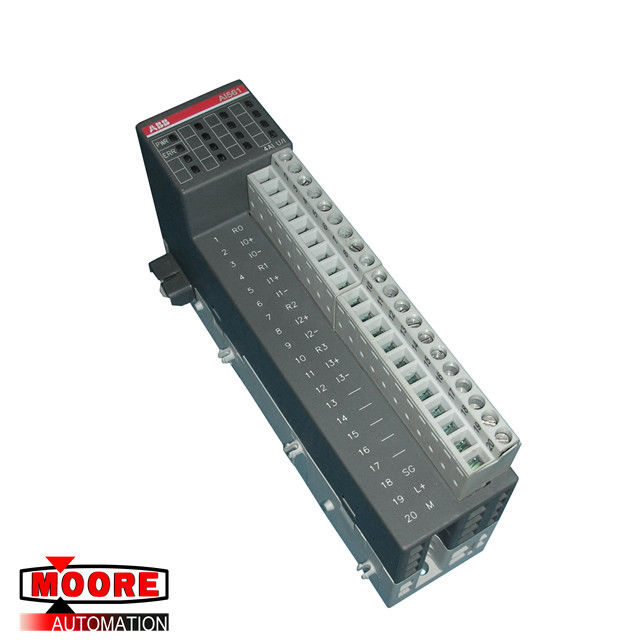

AI561 A1 1TNE968902R1101 ABB ماژول ورودی آنالوگ 24vdc ، 1.5w
نام تجاری / تولید کننده | ABB / SWEDEN |
شماره قطعه |
AI561 A1 |
تعداد قطعه متناوب | 1TNE968902R1101 |
شرح | ماژول ورودی آنالوگ |
ابعاد | 8.4cm x 3.4cm x 13.5cm |
وزن | کیلوگرم 0.12 |
جزییات محصول
داده های تکنیکی
ولتاژ تأمین فرایند L +:
ترمینال اتصالات 19 برای L + (+24 VDC) و ترمینال 20 برای M (0 V)
دارای ارزش 24 VDC
مصرف فعلی از طریق ترمینال L + 0.1 A
جریان ورودی (در حالت خاموش) 0.05 A2s
Max. حداکثر ripple 5 % موج دار شدن 5٪
محافظت در برابر ولتاژ معکوس بله
فیوز محافظت برای L + توصیه می شود
Current consumption from 24 VDC power supply at the terminals UP/L+ and ZP/M of the CPU/bus module Ca. مصرف فعلی از 24 منبع تغذیه VDC در پایانه های UP / L + و ZP / M از CPU / bus bus module Ca. 10 mA 10 میلی آمپر
انزوا گالوانیک شماره
ولتاژ افزایش یافته (حداکثر) 35 VDC برای 0.5 ثانیه
Max. حداکثر power dissipation within the module 2.7 W اتلاف برق در ماژول 2.7 W
Weight Ca. وزن کلسیم 120 g 120 گرم
موقعیت نصب افقی یا عمودی
خنک کننده خنک کننده های همرفت طبیعی نباید توسط کانال های کابل یا سایر قسمت های کابینت سوئیچ مانع شود.
داده های فنی ورودی های آنالوگ
تعداد کانال در هر ماژول: 4 ولتاژ یا ورودی های قابل تنظیم به صورت جداگانه
توزیع کانالها به گروهها: 1 (4 کانال در هر گروه)
وضوح:
Unipolar Voltage: 0 V...+5 V; ولتاژ تک قطبی: 0 V ... + 5 V؛ 0 V...+10 V: 12 bits 0 V ... + 10 V: 12 بیت
Current 0 mA...20 mA; 0 میلی آمپر فعلی ... 20 میلی آمپر؛ 4 mA...20 mA: 12 bits 4 میلی آمپر ... 20 میلی آمپر: 12 بیت
Bipolar Voltage -2.5 V...+2.5 V; ولتاژ دو قطبی -2.5 ولت ... + 2.5 ولت؛ -5 V...+5 V: 11 bits plus sign -5 V ... + 5 V: 11 بیت به علاوه علامت
اتصال سیگنالهای I0- به I3-: پایانه های 3 ، 6 ، 9 ، 12
اتصال سیگنالهای I0 + به I3 +: پایانه های 2 ، 5 ، 8 ، 11
نوع ورودی: دیفرانسیل
جداسازی گالوانیک: هیچ گونه ایزوله گالوانیک بین ورودی ها و اتوبوس I / O نیست
محدوده ورودی حالت معمولی: ولتاژ سیگنال به علاوه ولتاژ حالت معمول باید 12 ولت باشد
