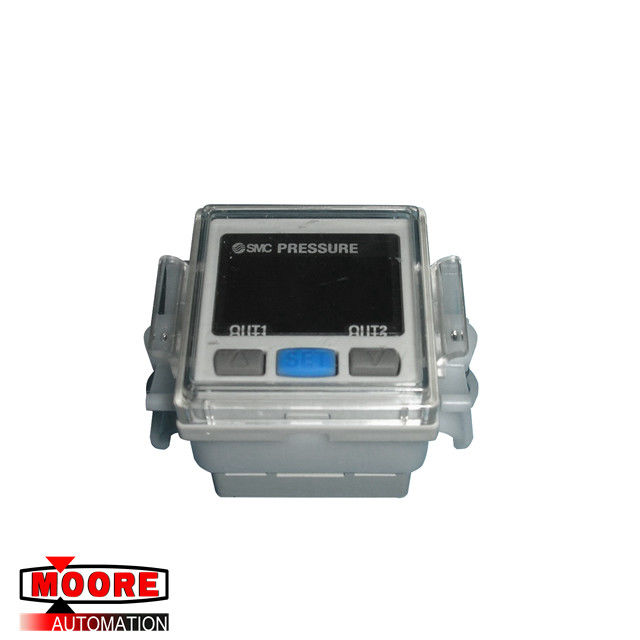

کنترلر سنسور فشار PSE300 SMC
نام تجاری / تولید کننده | SMC / USA |
شماره قطعه |
PSE300 |
تعداد قطعه متناوب |
PSE300 |
شرح | کنترل کننده سنسور فشار |
ابعاد | 6.1cm x 6.5cm x 6.2cm |
وزن | 0.30 کیلوگرم |
جزییات محصول
مشخصات محصول
1 Operate the controller with the specified voltage. 1 کنترلر را با ولتاژ مشخص شده کار کنید. Operation with a voltage beyond specifications can cause malfunction or damage of the pressure sensor controller. کار با ولتاژ فراتر از مشخصات می تواند باعث خرابی یا آسیب دیدن کنترل کننده سنسور فشار شود. Insufficient supply voltage may not drive a load due to a voltage drop inside the pressure sensor controller. ولتاژ تغذیه کافی ممکن است به دلیل افت ولتاژ در داخل کنترلر سنسور فشار باعث ایجاد بار نشود.
قبل از استفاده ولتاژ عملکرد بار را بررسی کنید.
2 Use the controller within the specified ranges of the measurement flow rate and under the specified operating pressure. 2 از کنترلر در محدوده مشخص شده سرعت جریان اندازه گیری و تحت فشار کارکرد مشخص استفاده کنید. Otherwise it can cause damage to the controller and an abnormal measurement. در غیر این صورت می تواند باعث آسیب به کنترل کننده و اندازه گیری غیر طبیعی شود.
3 Do not exceed the specified maximum allowable load. 3 از حداکثر بار مجاز مجاز تجاوز نکنید. Otherwise it can cause damage or shorten the lifetime of the pressure sensor controller. در غیر این صورت می تواند باعث آسیب یا کاهش عمر کنترل کننده سنسور فشار شود.
4 Reserve a space for maintenance. 4 فضایی را برای نگهداری خود رزرو کنید. Remember to leave space for maintenance when designing the piping plan. به یاد داشته باشید که در هنگام طراحی طرح لوله کشی ، فضا را برای نگهداری خود باقی بگذارید.
منبع تغذیه مستقیم برای ترکیب باید از منبع تغذیه مجوز UL استفاده کند که منبع تغذیه Class2 مبتنی بر UL1310 است یا منبع تغذیه با استفاده از ترانسفورماتور Class2 بر اساس UL1585 است.
مشخصات خروجی
هنگامی که از سیم سرب با سیم SMC Power و Output Lead Lead (نوع ZS-28-A) استفاده می شود ، رنگ سیم (قهوه ای ، سیاه ، سفید ، خاکستری ، آبی) همانطور که در نمودار مدار نشان داده شده است اعمال می شود.
NPN Open Collector Output 2 Output ها
Max. حداکثر 30V, 80mA 30 ولت ، 80 میلی آمپر
ولتاژ باقیمانده 1 ولت یا کمتر
خروجی آنالوگ 1 تا 5 ولت
امپدانس خروجی تقریبی.1kΩ
عملکرد تغییر خودکار
In case the source pressure fluctuates too much, the controller may not be able to operate normally. در صورت نوسان فشار منبع زیاد ، ممکن است کنترل کننده نتواند به طور عادی کار کند. Auto shift is provided to compensate for the fluctuation of the source pressure. جهت جبران نوسان فشار منبع ، تغییر اتوماتیک ارائه شده است.
در حالی که فشار اندازه گیری می شود وقتی فشار ورودی اتومبیل دریافت می شود ، مقدار فشار استاندارد می شود ، این عملکرد مقدار تنظیم صحیح سوئیچ ها را نشان می دهد.
با Shift Auto
ورودی تغییر شیفت اتوماتیک را به عنوان Lo در زمان تغییر فشار فشار ، به عنوان به خاطر سپردن تغییر فشار و تصحیح مقدار تنظیم فشار تنظیم کنید ، تا تصمیم صحیح ظهور کند.
شرایط و توضیحات مربوط به عملکرد تغییر خودکار
1 از فشار سیگنال ورودی ورودی اتوماتیک اتوماتیک ، فشار 5 میلی متر یا بیشتر را حفظ کنید.
2 در ورودی شیفت اتوماتیک ، فشار در آن زمان به عنوان مقدار اصلاح شده به [C_5] حفظ می شود و سوئیچ با مقداری که مقدار جبران خسارت را برای تعیین مقدار اعمال می کند ، کار می کند.
صفحه نمایش برای حدود 1 ثانیه [ooo] را نشان می دهد.
3 سوئیچ تنظیم شده به عنوان حالت تغییر خودکار در زمان تنظیم اولیه با مقداری که مقدار اصلاح شده [C_5] را برای تنظیم مقدار اعمال کرده است:
