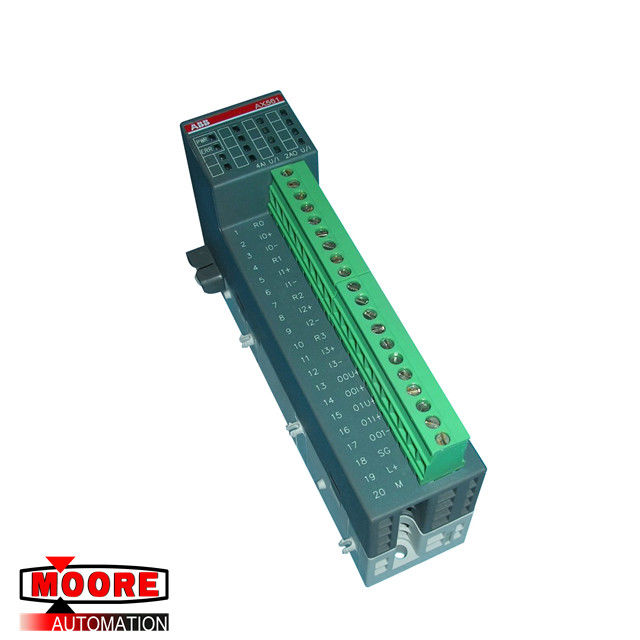

ماژول ورودی / خروجی آنالوگ AX561 B2 1TNE968902R1301 ABB
نام تجاری / تولید کننده | ABB / SWEDEN |
شماره قطعه |
AX561 B2 |
تعداد قطعه متناوب |
1TNE968902R1301 |
شرح | ماژول ورودی / خروجی آنالوگ |
ابعاد | 3.4 cm x 8.5 cm x 13.5 cm |
وزن | کیلوگرم 0.12 |
جزییات محصول
داده های تکنیکی
ولتاژ تأمین فرایند L +
اتصالات: ترمینال 19 برای L + (+24 VDC) و ترمینال 20 برای M (0 V).
دارای ارزش: 24 VDC؛
مصرف فعلی از طریق ترمینال L +: 0.14 A + بار خروجی؛
جریان ورودی (در قدرت): 0.05 A؛
Max. حداکثر Ripple: 5 %; ریپل: 5٪؛
محافظت در برابر ولتاژ معکوس: بله؛
فیوز محافظ برای L +: توصیه می شود؛
مصرف فعلی از منبع تغذیه 24 VDC در پایانه های UP / L + و ZP / M از
CPU/Bus Module: Ca. CPU / ماژول اتوبوس: Ca. 5 mA; 5 میلی آمپر؛
جداسازی گالوانیک: نه؛
ولتاژ افزایش یافته (حداکثر): 35 VDC برای 0.5 ثانیه.
Max. حداکثر power dissipation within the module: 4.9 W اتلاف برق در ماژول: 4.9 W
موقعیت نصب: افقی یا عمودی
خنک کننده: نباید خنک کننده های همرفت طبیعی مانع مجاری کابل یا سایر قسمت های کابینت سوئیچ شود.
شرایط محیطی
24 VDC
ولتاژ: 24 ولت (-15٪ ، +20٪)
محافظت در برابر قطبیت معکوس: بله
100 VAC
ولتاژ: 100 ولت (-15٪ ، +10٪)
فرکانس: 50/60 هرتز (-6٪ ، +4٪)
230 VAC
ولتاژ: 230 ولت (-15٪ ، +10٪)
فرکانس: 50/60 هرتز (-6٪ ، +4٪)
100 ... 240 VAC عرضه طیف گسترده ای
ولتاژ: 100 ولت ... 240 ولت (-15٪ ، +10٪)
فرکانس: 50/60 هرتز (-6٪ ، +4٪)
قطع برق مجاز ، مطابق با EN 61131-2
عرضه DC: وقفه <10 میلی ثانیه ، زمان بین 2 وقفه> 1 ثانیه ، PS2
منبع تغذیه: وقفه <0.5 دوره ، زمان بین 2 وقفه> 1 ثانیه
