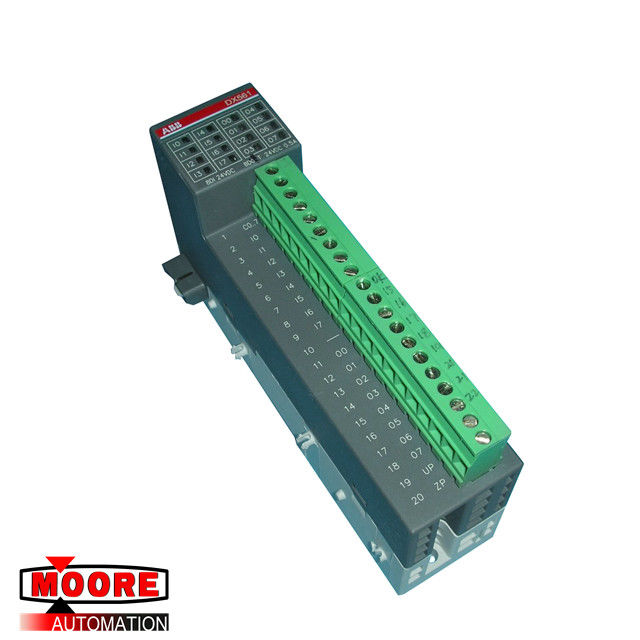

DX561 B2 1TNE968902R2301 ABB ماژول ورودی / خروجی دیجیتال 24VDC 0.5A
نام تجاری / تولید کننده | ABB / SWEDEN |
شماره قطعه |
DX561 B2 |
تعداد قطعه متناوب |
1TNE968902R2301 |
شرح | ماژول ورودی / خروجی دیجیتال |
ابعاد | 3.4 cm x 8.5 cm x 13.5 cm |
وزن | کیلوگرم 0.12 |
جزییات محصول
داده های تکنیکی
ولتاژ منبع تغذیه فرآیند:
اتصالات: ترمینال 19 برای UP (+24 VDC) و ترمینال 20 برای ZP (0 VDC)
دارای ارزش: 24 VDC
Current consumption via UP terminal: 5 mA + max. مصرف فعلی از طریق ترمینال UP: 5 میلی آمپر + حداکثر. 0.5 A per output 0.5 در هر خروجی
Max. حداکثر Ripple: 5 % ریپل: 5٪
جریان ورودی: 0.000002 A²s
محافظت در برابر ولتاژ معکوس: بله
Rated protection fuse for UP: Recommended; دارای فیوز محافظت در برابر UP: توصیه می شود. the outputs must be protected by an 3 A fast fuse خروجی ها باید توسط فیوز سریع 3 A محافظت شوند
Current consumption from 24 VDC power supply at the L+/UP and M/ZP terminals of the CPU/bus module: Ca. مصرف فعلی از منبع تغذیه 24 VDC در پایانه های L + / UP و M / ZP از ماژول CPU / bus: Ca. 10 mA 10 میلی آمپر
جداسازی گالوانیک: بله ، بین گروه ورودی و گروه خروجی و بقیه ماژول
تعداد کانال در هر ماژول: 8
توزیع کانالها به گروهها: 1 گروه برای 8 کانال
اتصالات کانال های I0 به I7: پایانه های 2 تا 9
پتانسیل مرجع کانالهای I0 تا I7: ترمینال 1
Indication of the input signals: 1 yellow LED per channel; نشانه های سیگنال های ورودی: 1 LED زرد در هر کانال. the LED is ON when the input signal is high (signal 1) چراغ روشن است وقتی سیگنال ورودی زیاد باشد (سیگنال 1)
نقطه کنترل شاخص ورودی: LED بخشی از مدار ورودی است
Input type according to EN 61131-2: Type 1 source; نوع ورودی مطابق EN 61131-2: منبع نوع 1؛ Type 1 sink سینک نوع 1
Input signal range: -24 VDC; دامنه سیگنال ورودی: -24 VDC؛ +24 VDC +24 VDC
Signal: 0 -5 V...+3 V; سیگنال: 0 -5 V ... + 3 V؛ -3 V...+5 V -3 V ... + 5 V
Undefined signal: -15 V...+ 5 V; سیگنال نامشخص: -15 V ... + 5 V؛ +5 V...+15 V +5 V ... + 15 V
Signal: 1 -30 V...-15 V; سیگنال: 1 -30 V ...- 15 ولت؛ +15 V...+30 V +15 V ... + 30 V
Ripple with signal: 0 -5 V...+3 V; موج دار با سیگنال: 0 -5 V ... + 3 V؛ -3 V...+5 V -3 V ... + 5 V
Ripple with signal: 1 -30 V...-15 V; موج دار با سیگنال: 1 -30 V ...- 15 ولت؛ +15 V...+30 V +15 V ... + 30 V
جریان ورودی در هر کانال:
Input voltage +24 V; ولتاژ ورودی +24 ولت؛ Typ. نوع 5 mA 5 میلی آمپر
Input voltage +5 V; ولتاژ ورودی +5 ولت؛ Typ. نوع 1 mA 1 میلی آمپر
Input voltage +15 V; ولتاژ ورودی +15 ولت؛ > 2.5 mA > 2.5 میلی آمپر
Input voltage +30 V; ولتاژ ورودی +30 ولت؛ < 8 mA <8 میلی آمپر
Max. حداکثر permissible leakage current (at 2-wire proximity switches): 1 mA جریان نشت مجاز (در سوئیچ های مجاور 2 سیم): 1 میلی آمپر
Input delay (0->1 or 1->0): Typ. تأخیر ورودی (0-> 1 یا 1-> 0): تایپ کنید. 8 ms 8 میلی ثانیه
طول داده ورودی: 1 بایت
Max. حداکثر cable length: Shielded 500 m; طول کابل: 500 متر محافظ؛ Unshielded 300 m بدون پوشش 300 متر
