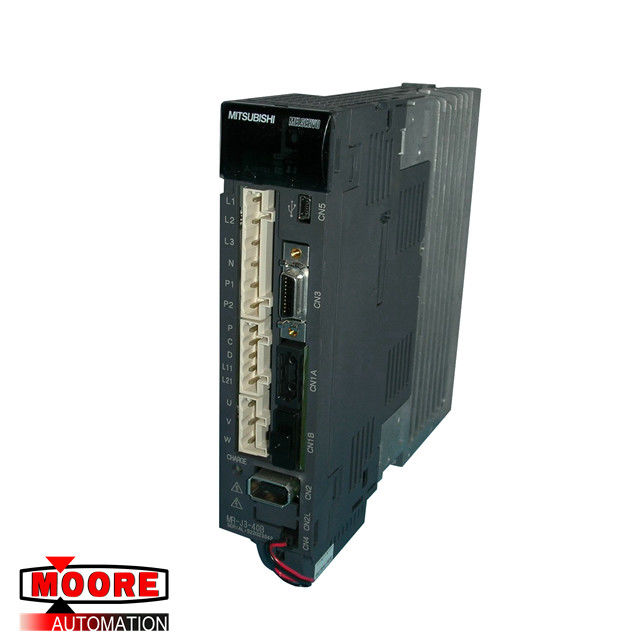

MR-J3-40B MRJ340B MITSUBISHI Servo Driver 400W 200V
نام تجاری / تولید کننده | میتسوبیشی / ژاپن |
شماره قطعه |
MR-J3-40B |
تعداد قطعه متناوب |
MR-J3-40B |
شرح | درایور سروو |
ابعاد | 6.5cm x 11.0cm x 20.4 cm |
وزن | کیلوگرم |
جزییات محصول
The Mitsubishi MELSERVO-J3 series general-purpose AC servo has further higher performance and higher functions compared to the current MELSERVO-J2-Super series.The MR-J3-B servo amplifier connects to servo system controller and others via high speed synchronous network and operates by directly reading position data. سری میتسوبیشی MELSERVO-J3 سری هدفمند کلی AC دارای عملکرد و عملکرد بالاتر بیشتری در مقایسه با سری فعلی MELSERVO-J2-Super است. آمپلی فایر MR-J3-B از طریق شبکه همزمان با سرعت بالا به کنترل کننده سیستم و سایر افراد متصل می شود. با خواندن داده های موقعیت مستقیم کار می کند. The rotation speed/direction control of servo motor and the high accuracy positioning are executed with the data from command module. کنترل سرعت / جهت چرخش سروو موتور و موقعیت یابی با دقت بالا با داده های ماژول فرمان اجرا می شوند. SSCNET equipped by theMR-J3-B servo amplifier greatly improved its communication speed and noise tolerance by adopting optical communication system compared to the current SSCNET. SSCNET مجهز به آمپلی فایر سرووMM-J3-B با استفاده از سیستم ارتباط نوری در مقایسه با SSCNET فعلی ، سرعت ارتباط و تحمل نویز خود را تا حد زیادی بهبود بخشید. For wiring distance, 50m of the maximum distance between electrodes is also offered.The torque limit with clamping circuit is put on the servo amplifier in order to protect the power transistor of main circuit from the over current caused by rapid acceleration/deceleration or overload. برای فاصله سیم کشی ، 50 متر از حداکثر فاصله بین الکترودها نیز ارائه می شود. حد گشتاور با مدار بستن بر روی آمپلی فایر سروو قرار داده شده است تا از ترانزیستور قدرت مدار اصلی در برابر جریان فعلی محافظت شود که ناشی از شتاب سریع / کاهش سرعت یا اضافه بار است. In addition, torque limit value can be changed to desired value with parameter. علاوه بر این ، مقدار پارامتر گشتاور را می توان با پارامتر به مقدار دلخواه تغییر داد.
مشخصات فنی
ولتاژ / فرکانس: 3 فاز یا 1 فاز 200 تا 230VAC ، 50 / 60Hz
نوسان ولتاژ مجاز: 3 فاز یا 1 فاز 200 تا 230VAC: 170 تا 253VAC
نوسان فرکانس مجاز: در 5٪
ظرفیت منبع تغذیه: به بخش 10.2 مراجعه کنید
جریان ورودی: به بخش 10.5 مراجعه کنید
سیستم کنترل: کنترل PWM موج موج ، سیستم کنترل جریان
عملکردهای محافظتی: خاموش شدن بیش از حد ، احیا کننده بیش از خاموش کردن ولتاژ ، خاموش کردن اضافه بار (رله حرارتی الکترونیکی) ، محافظت از گرمای بیش از حد موتور سروو ، محافظت در برابر خطای رمزگذار ، محافظت در برابر خطای احیا کننده ، کاهش ولتاژ ، محافظت در برابر فشار آنی ، حفاظت بیش از حد ، خطای بیش از حد حفاظت.
تابع
رمزگذار با وضوح بالا: رمزگذار با وضوح بالا از 262144 پالس / rev به عنوان رمزگذار موتور سروو استفاده می شود.
فیلتر کم گذر: رزونانس فرکانس بالا را افزایش می دهد که با افزایش پاسخ سیستم سروو رخ می دهد.
شبیه سازی ماشین: آیا می توانید حرکات دستگاه را بر اساس صفحه نمایش رایانه شخصی بر اساس نتایج آنالیز دستگاه شبیه سازی کنید. تنظیم کننده MR برای این عملکرد ضروری است.
مخالفت سرکوب لرزش اندک: ارتعاش 1 پالس تولید شده در ایستگاه موتور سروو را سرکوب می کند
Auto tuning: Automatically adjusts the gain to optimum value if load applied to the servomotor shaft varies. تنظیم خودکار: اگر بار وارد شده به شافت سرویس متفاوت باشد ، افزایش خودکار را به مقدار بهینه تنظیم می کند. Higher in performance than MR-J2-Super series servo amplifier. از لحاظ کارایی بیشتر از تقویت کننده های سری MR-J2-Super هستند.
ترمز تا زمان: در مواردی که گزینه ترمیم کننده قادر به تولید قدرت احیا کننده کافی نیست ، می توان از آمپلی فایر 5 کیلو وات یا بیشتر سروو استفاده کرد.
