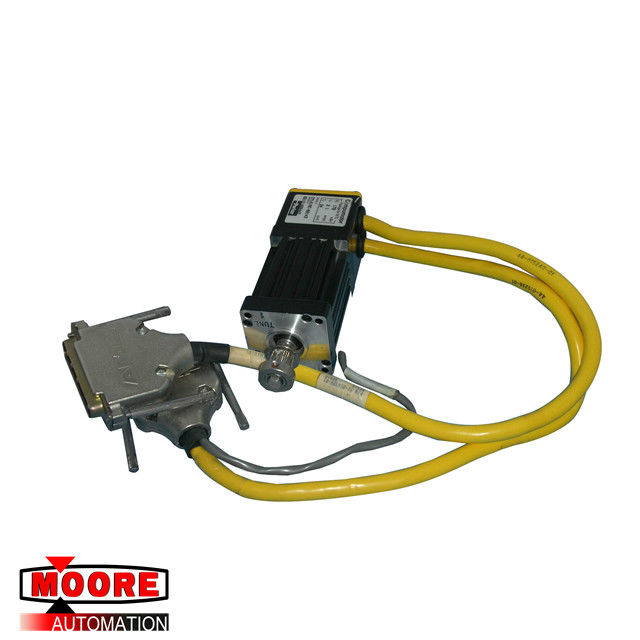

CM161AE-00143 Compumotor Parker بدون برس سروو موتور

پارکر CM161AE-00143 کامپوموتور سروو موتور

جزییات محصول

The S Drive is a bipolar, recirculating, microstepping drive that runs two-phase permanent magnet hybrid step motors. S Drive یک درایو دو قطبی ، چرخشی چرخشی و میکرواستپینگ است که موتورهای مرحله ای ترکیبی آهنربای دائمی دو فاز را اجرا می کند. The drive uses MOSFET technology to give high performance in a small package while providing short-circuit protection, brownout protection, over-temperature protection, and a built-in power supply. این درایو از فن آوری MOSFET برای ارائه کارایی بالا در یک بسته کوچک و در عین حال محافظت از اتصال کوتاه ، محافظت در برابر خروج ، محافظت از دمای بیش از حد و منبع تغذیه داخلی استفاده می کند. The S Drive is compatible with all Compumotor indexers. S Drive با تمام نمایه سازهای Compumotor سازگار است.

The inputs are optically isolated and may be driven (activated) by providing a positive pulse to the plus input with respect to the minus input. ورودی ها از نظر نوری جدا شده و با توجه به ورودی منفی ممکن است با ارائه یک پالس مثبت به ورودی به علاوه هدایت شوند (فعال شوند). The input driver must provide a minimum of 2.5 mA (30 mA maximum). درایور ورودی باید حداقل 2.5 میلی آمپر (حداکثر 30 میلی آمپر) را فراهم کند. The maximum reverse voltage for this input is 3VDC. حداکثر ولتاژ معکوس برای این ورودی 3VDC است.

ورودی خاموش (تقویت کننده غیرفعال)

You may enable this function when the motor is not moving. شما ممکن است این عملکرد را هنگام حرکت موتور فعال کنید. The input must be active for 100 ms to disable the amplifier. برای غیرفعال کردن تقویت کننده باید ورودی 100 میلی ثانیه فعال باشد. The SHUTDOWN input must be inactive for 100 ms before the first step pulse is received. قبل از دریافت اولین پالس ، ورودی SHUTDOWN برای 100 میلی ثانیه غیرفعال باشد.

ورودی فاز صفر را تنظیم کنید

This input allows you to reset the motor phase currents to the power up position. این ورودی به شما امکان می دهد جریان های فاز موتور را در موقعیت نیروگاه تنظیم کنید. It is primarily for linear motor applications. این در درجه اول برای برنامه های کاربردی موتور خطی است. The input must be active for 100 ms to reset the motor phase currents to the zero state. برای تنظیم مجدد جریان فاز موتور در حالت صفر ، ورودی باید برای 100 ms فعال باشد. The SET ZERO PHASE input must be inactive for 100 ms before the first step pulse is received. ورودی SET ZERO PHASE قبل از دریافت اولین پالس مرحله اول باید برای 100 میلی ثانیه غیرفعال باشد.

خروجی عیب

This output is an open-collector, open emitter output from a 4N35 OPTO isolator. این خروجی یک جمع کننده باز است و خروجی امیتر باز از یک مقره 4N35 OPTO است. The output transistor will conduct when the drive is functioning properly. ترانزیستور خروجی هنگام عملکرد صحیح درایو انجام خواهد شد. The transistor will not conduct when any of the following conditions exist: ترانزیستور در صورت وجود هر یک از شرایط زیر انجام نخواهد داد:

هیچ نیرویی درایو اعمال نمی شود

ولتاژ خط AC AC کافی نیست (90VAC)

دمای درایو بیش از حد بالا است

درایو یک گسل موتور را تشخیص می دهد

ورودی خاموش کردن فعال است
