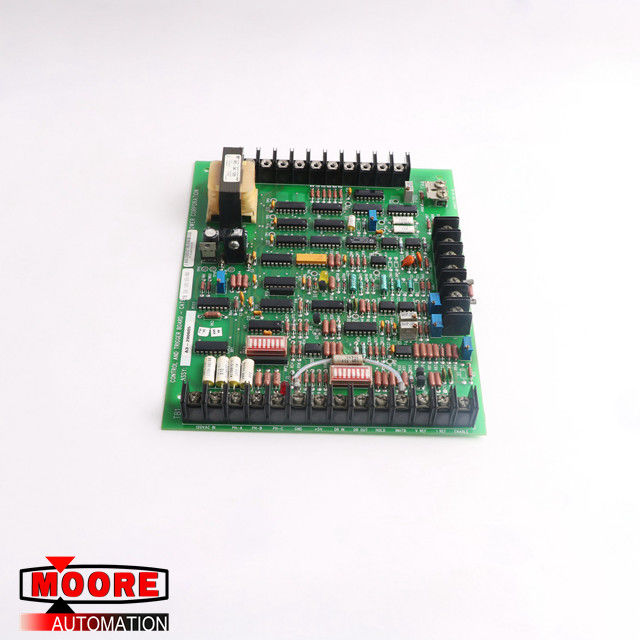

CONTROL A3-290605 Board Control and Trigger Board for 3- Power Supplies

CONTROL A3-290605 صفحه کنترل و نیرو برای تجهیزات سه فاز قدرت

جزییات محصول

The Control and Trigger Board, CAT Board, is designed to the requirements learned from many years of experience with SCR controlled high power equipment. Board Control and Trigger Board ، CAT Board با توجه به نیازهای آموخته شده از سالها تجربه با تجهیزات قدرت بالا کنترل شده SCR طراحی شده است. Modern CMOS integrated circuit technology has allowed an extremely compact, unitized design with low power consumption. فن آوری مدرن مدار یکپارچه CMOS امکان طراحی یکپارچه و کم حجم را با مصرف انرژی پایین فراهم آورده است. The following description covers the major features and applications of the design. توضیحات زیر ویژگی های اصلی و کاربردهای طراحی را پوشش می دهد.

تنظیم کننده برق و مرجع

1. قدرت کنترل (120 اسمی VAC) باید در ترمینال های TB1-1 و ترمینال TB1-2 اعمال شود.

a) حداقل ولتاژ ورودی: 85 VAC

b) حداکثر ولتاژ ورودی: 135 VAC

2. مراحل مرجع مرحله

الف) باید در پایانه های TB1-3 ، TB1-4 و TB1-5 اعمال شود.

ب) چرخش و دنباله صحیح فاز برای اطمینان از شلیک مناسب SCR از اهمیت برخوردار است.

c) The 3-phase references must be balanced to within ± 5% of each other. ج) منابع 3 فاز باید با 5٪ ± از یکدیگر متعادل باشند. The CAT board incorporates phase imbalance detection and in the event of a lost phase or high imbalance the board will inhibit its output until the phase balance has been restored. صفحه CAT شامل عدم تعادل فاز است و در صورت فاز از دست رفته یا عدم تعادل زیاد ، هیئت مدیره تا زمان ترمیم تعادل فاز بازده خود را مهار می کند.

d) The voltage of the 3-phase reference is not critical; د) ولتاژ مرجع 3 فاز حیاتی نیست. it may be between 60 VAC and 200 VAC. ممکن است بین 60 VAC و 200 VAC باشد.

ه) مرجع 3 فاز را می توان از طریق تقسیم کننده مقاومت یا از طریق سه ترانسفورماتور کنترل کوچک بدست آورد.

3. مرجع تقویت کننده کنترل

الف) یک مرجع کنترل پایدار با دمای کم کارآمد در ترمینال TB1-7 ارائه می شود.

b) The reference must be preset to 5.00 volts through P1; b) مرجع باید از طریق P1 به 5.00 ولت تنظیم شود. it can supply approximately 30 ma to the control potentiometers. این دستگاه می تواند تقریباً 30 مگاپاسکال را به پتانسیلومترهای کنترلی عرضه کند.

c) The control potentiometers may be 10K, 2 watts. ج) پتانسیلومترهای کنترلی ممکن است 10K ، 2 وات باشد. They are returned to terminals TB1-12 (VREF) and TB1-13 (IREF). آنها به ترمینال های TB1-12 (VREF) و TB1-13 (IREF) بازگردانده می شوند. The ground return is terminal TB1-6. بازگشت زمین پایانه TB1-6 است.

د) فیلتر کافی برای ورودی های مرجع ورودی (RC = 0.4) برای به دست آوردن حداکثر سرکوب سر و صدا قبل از تقویت کننده کنترل استفاده می شود.
