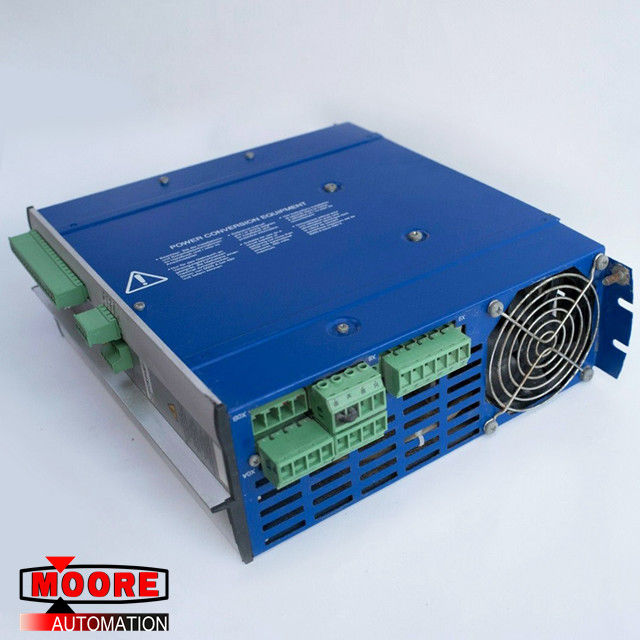

KOLLMORGEN | SERVOSTAR 614 3X230-480V 10KVA 14A | تقویت کننده سروو درایو

آمپر تقویت کننده درایو سرووثر 614 3X230-480V 10KVA 14A KOLLMORGEN

جزییات محصول

اطلاعات تکنیکی

خانواده SERVOSTAR 600 آمپلی فایرهای دیجیتال سروو

نسخه استاندارد:

6 رتبه فعلی (فقط 1.5 A -Europe- ، 3 A ، 6 A ، 10 A ، 14 A ، 20 A)

3 عرض ابزار: 70 میلی متر برای 1.5A تا 10A جریان نامی ، 100 میلی متر برای جریان جریان نامی 14A ، 120 میلی متر برای 20A جریان نامی

طیف گسترده ای از ولتاژ نامی (3x208V –10٪ تا 3x480V + 10٪)

Overvoltage category III acc. طبقه بندی ولتاژ طبقه سوم acc. to EN 61800-5-1 به EN 61800-5-1

اتصال سپر به طور مستقیم در تقویت کننده سرو

2 ورودی مقدمه آنالوگ

یکپارچه CANopen (پیش فرض 500 kBaud) ، برای ادغام در سیستم های اتوبوس CAN و تنظیم پارامترهای چند آمپلی فایر از طریق رابط PC یک آمپلی فایر

یکپارچه RS232 ، برق جدا شده ، رابط جهت پالس یکپارچه

می توان از موتورهای همزمان استفاده کرد ، از موتورهای خطی و موتورهای آسنکرون استفاده می شود

منبع برق

به طور مستقیم خاموش سیستم 3 فاز زمینی: 230V-10٪ ... 480V + 10٪ ، 50 هرتز ، 208V-10٪ ... 480V + 10٪ ، 60 هرتز

TN-system or TT-system with grounded neutral point, max. سیستم TN یا سیستم TT با نقطه خنثی زمینی ، حداکثر. 42,000 rms symmetrical amperes. 42،000 آمپر متقارن آمپر.

اتصال به دیگر شبکه ها فقط با ترانسفورماتور عایق بندی ص .48 به شبکه های دیگر تأمین می شود

پل یکسو کننده B6 ، مستقیماً از سیستم تأمین شده 3 فاز (زمینی) ، فیلتر ورودی انرژی یکپارچه و مدار ورودی

عرضه تک فاز (به عنوان مثال برای راه اندازی) امکان پذیر است

فیوزینگ: (به عنوان مثال قطع فیوز) توسط کاربر ارائه شده است

محافظ: تمام اتصالات محافظ به طور مستقیم روی آمپلی فایر

مرحله خروجی: ماژول IGBT با اندازه گیری جریان جدا شده

Brake circuit: with dynamic distribution of the brake power between several,amplifiers on the same DC bus link circuit. مدار ترمز: با توزیع پویا قدرت ترمز بین چندین آمپلی فایر در همان مدار اتصال باس DC. Internal brake resistor,as standard, external brake resistors if required مقاومت ترمز داخلی ، به عنوان استاندارد ، مقاومت ترمز خارجی در صورت لزوم

ولتاژ پیوند اتوبوس DC 260 - 900 VDC ، به صورت موازی قابل تغییر است

فیلتر سرکوب تداخل برای ورودی منبع (به دسته 3) یکپارچه است

Interference suppression filter for the 24V aux. فیلتر سرکوب تداخل برای aux 24V. supply (to category 3) is integrated عرضه (به دسته 3) یکپارچه است

ولتاژ منبع تغذیه کمکی 24VDC

جداسازی الکتریکی ، فیوز داخلی (3.15 AT) ، از یک psu خارجی 24VDC ، به عنوان مثال با ترانسفورماتور عایق

عملکرد و تنظیم پارامتر

با نرم افزار کاربر پسند ما برای تنظیم از طریق رابط سریال یک رایانه شخصی

عملکرد مستقیم با استفاده از دو کلید روی آمپلی فایر سروو و صفحه نمایش 3 کاره LED برای نمایش وضعیت در صورت عدم وجود رایانه شخصی

کاملاً قابل برنامه ریزی از طریق رابط RS232
