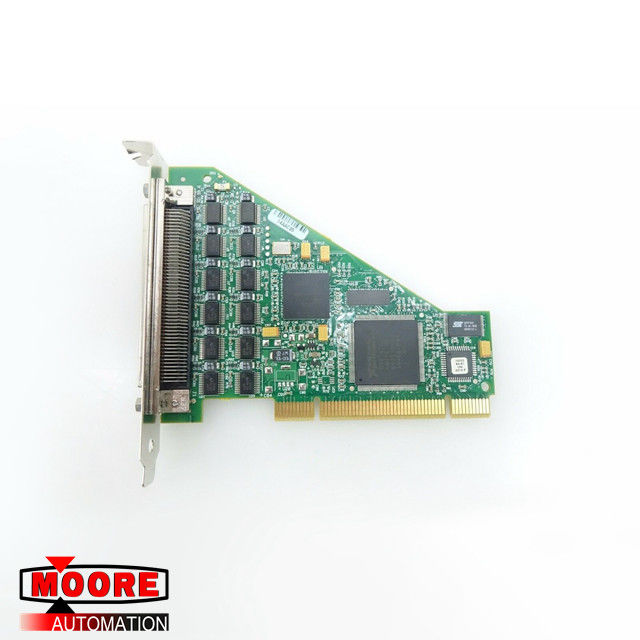

رابط II / O دیجیتال NI PCI-6509

رابط II / O دیجیتال NI PCI-6509

جزییات محصول

NI 6509 دارای فیلتر دیجیتال ، حالت های قابل برنامه ریزی قدرت ، تشخیص تغییر و یک تایمر نگهبان است.

فیلتر دیجیتال

You can use the digital filtering option available on the NI 6509 to eliminate glitches on input data. برای از بین بردن اشکال در داده های ورودی می توانید از گزینه فیلتر دیجیتال موجود در NI 6509 استفاده کنید. When used with change detection, digital filtering can also reduce the number of changes to examine and process. در هنگام استفاده از تشخیص تغییر ، فیلترهای دیجیتالی نیز می توانند تعداد تغییرات را برای بررسی و پردازش کاهش دهند.

You can configure the digital input lines to pass through a digital filter and control the timing interval the filter uses. می توانید خطوط ورودی دیجیتال را تنظیم کنید تا از یک فیلتر دیجیتال عبور کرده و فاصله زمانی را که از فیلتر استفاده می کند کنترل کنید. The filter blocks pulses that are shorter than half of the specified timing interval and passes pulses that are longer than the specified interval. فیلتر پالس هایی را که کوتاهتر از نیمی از بازه زمان بندی مشخص شده هستند مسدود می کند و پالس هایی را که طولانی تر از بازه مشخص شده است عبور می دهد. Intermediate-length pulses—pulses longer than half of the interval but less than the interval—may or may not pass the filter. پالسهای با طول متوسط ​​- پالس های طولانی تر از نیمی از فاصله اما کمتر از بازه - ممکن است فیلتر را پشت سر بگذارد.

You can enable digital filtering on as many input lines as necessary for your application. می توانید فیلتر کردن دیجیتال را در همان تعداد خطوط ورودی که برای برنامه خود لازم است فعال کنید. All filtered lines share the same timing interval, which ranges from 400 ns to 200 ms on the NI PCI/PXI-6509. تمام خطوط فیلتر شده فاصله زمانی مشابه دارند که از 400 ns تا 200 ms در NI PCI / PXI-6509 متغیر است. The PCIe-6509 supports only three timing intervals: 160 ns, 10.24 ms, and 5.12 ms. PCIe-6509 تنها از سه فواصل زمان بندی پشتیبانی می کند: 160 ns ، 10.24 ms و 5.12 ms.

مشخصات فنی

نیازمندی های قدرت

قرعه کشی فعلی از اتوبوس در شرایط بدون بار:

NI PCI / PXI-6509:

375 میلی آمپر در +3.3 VDC ، معمولی.

250 میلی آمپر در 5 VDC ، معمولی

PCIe-6509:

550 میلی آمپر در +3.3 VDC ، معمولی؛

20 میلی آمپر در 12 VDC معمولی

قدرت 5 ولت در دسترس است

at I/O connector (pins 49 and 99): +4.0 V to +5.25 V; در اتصال I / O (پین 49 و 99): +4.0 V تا +5.25 V؛ 1A, maximum حداکثر 1A

دیجیتال I / O

تعداد کانال ها: 96 I / O

سازگاری: TTL اشمیت Trigger / CMOS ، GND تک انتهایی ارجاع شده است

حالت روشن: ورودی را بالا یا پایین بکشید (انتخاب نرم افزار) ، خروجی 1 یا 0

انتقال داده ها: وقفه ها ، برنامه ریزی I / O

اتصال I / O: 100 پین زنانه 0.050 سری SCSI

مقاومت را بکشید:

مقاومت کششی 4.7 کیلو وات ، معمولی

مقاومت پایین کشیده 47 کیلو وات ، معمولی

حفاظت از ولتاژ ورودی: حداکثر 20 پوند ولت تا دو پین
