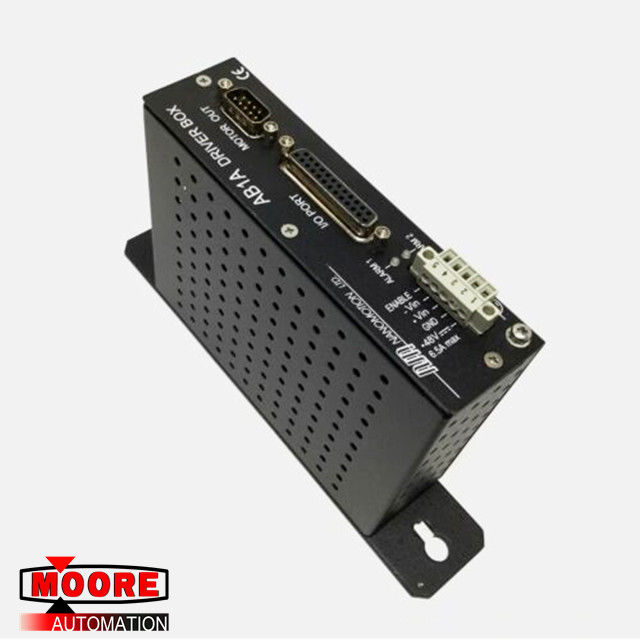

جعبه تقویت کننده درایور HR HR1A AB1A-2A-HR-E4 NM NANOMOTION AB1A

جعبه تقویت کننده درایور HR HR1A AB1A-2A-HR-E4 NM NANOMOTION AB1A

جزییات محصول

The AB1A amplifier is a single axis digital driver that can run one or multiple Nanomotion motors in parallel. آمپلی فایر AB1A یک درایور دیجیتال تک محور است که می تواند یک یا چند موتور نانومشن را به صورت موازی اجرا کند. While operating in a closed loop servo system, the driver works as a velocity amplifier, receiving a +/- 10 volt analog command from the controller. در حالی که در یک سیستم سرو حلقه بسته کار می کند ، درایور به عنوان یک تقویت کننده سرعت کار می کند و یک فرمان آنالوگ +/- 10 ولت از کنترلر دریافت می کند. The controller signal translates into AC voltage at 39.6 kHz to run the motor. سیگنال کنترلر برای اجرای موتور به ولتاژ AC در 39.6 کیلوهرتز ترجمه می کند. In an open loop mode the amplifier can receive a signal from an external joystick, providing motion in a continuous or stepping mode. در حالت حلقه باز ، آمپلی فایر می تواند سیگنال را از جوی استیک خارجی دریافت کند و حرکت را در حالت مداوم یا پله ای فراهم کند.

امکانات:

درایو دیجیتال حداکثر 32 عنصر دارد

ورودی +/- 10 ولت از کنترل سروو

2 محدودیت نوری جدا شده

در قالب Eurocard 3μ موجود است

ورودی جوی استیک برای عملکرد حلقه باز

رابط کاربری کارت اتصال 48 پین 3 ردیفی است

مشخصات فنی

قابلیت رانندگی: حداکثر 32 عنصر (4 موتور HR8)

ورودی کنترل آنالوگ

دامنه ولتاژ ورودی: +/- 10V

امپدانس ورودی: 10KW

فیلتر ورودی پایین گذر: 2.7KHz

وضوح نمونه گیری ورودی: 10 بیت

ورودی برق: + 48Vdc ± 5٪

حداکثر خروجی موتور: 270 تا 280Vrms

مصرف برق بدون بار: + 48Vdc / 0.125A

مصرف برق با حداکثر بار: + 48Vdc / 6.5Amax

درباره NM NANOMOTION

Utilizing proprietary technology, Nanomotion designs and manufactures complete motion solutions from start to finish. با استفاده از فناوری اختصاصی ، نانوموشن از ابتدا تا انتها راه حلهای کامل حرکت را طراحی و تولید می کند. Using our unique ceramic servo motors, drivers and controllers, Nanomotion creates single and multi-axis motion systems that best suit the needs of your application. با استفاده از سروو موتورهای سرامیکی منحصر به فرد ، درایورها و کنترل کننده های ما ، نانوموشن سیستم های حرکتی منفرد و چند محوری را ایجاد می کند که به بهترین وجه نیازهای برنامه شما را دارند. Nanomotion provides superior motion solutions based both on the level of performance required in today's marketplace, and future market needs. Nanomotion راه حلهای برتر حرکت را بر اساس سطح عملکرد مورد نیاز در بازار امروز و نیازهای بازار آینده ارائه می دهد. Nanomotion's motors are compact and miniature in size, offer extremely accurate and precise movement, high resolution and low settling time, coupled with dynamic range of velocity and force. موتورهای نانوموشن از نظر جمع و جور و مینیاتوری هستند ، حرکتی بسیار دقیق و دقیق ، وضوح بالا و زمان اسکان کم دارند ، همراه با دامنه پویا سرعت و نیرو.

Based on the principles of piezoelectricity, Nanomotion has designed a series of ultrasonic motors that have no moving parts and that have no extrinsic or intrinsic magnetic fields. بر اساس اصول پیزو الکتریسیته ، نانوموشن مجموعه ای از موتورهای مافوق صوت را طراحی کرده است که هیچ قسمت متحرک ندارند و هیچ زمینه مغناطیسی خارجی یا ذاتی ندارند. In stall mode, the motors have no electrostatic fields as well. در حالت غرفه ، موتورها نیز هیچ میدان الکترواستاتیکی ندارند. Furthermore, Nanomotion also designs and manufactures application specific motors for high volume applications that suit a wide range of micro mechanic specifications. علاوه بر این ، نانوموشن همچنین موتورهای مخصوص برنامه را برای برنامه های با حجم بالا متناسب با طیف گسترده ای از مشخصات میکرو مکانیک طراحی و تولید می کند.

Nanomotion's products are sold internationally, with wide-ranging customer bases in the USA, Europe, Middle East and the Far East. محصولات نانوموشن در سطح بین المللی به فروش می رسد و پایگاههای مشتری گسترده ای در ایالات متحده ، اروپا ، خاورمیانه و خاور دور وجود دارد. Nanomotion channels its marketing and sales activities through an extensive network of international distributors based in the USA, Europe, and the Far East. Nanomotion فعالیتهای بازاریابی و فروش خود را از طریق شبکه گسترده توزیع کنندگان بین المللی مستقر در ایالات متحده ، اروپا و خاور دور انجام می دهد.
