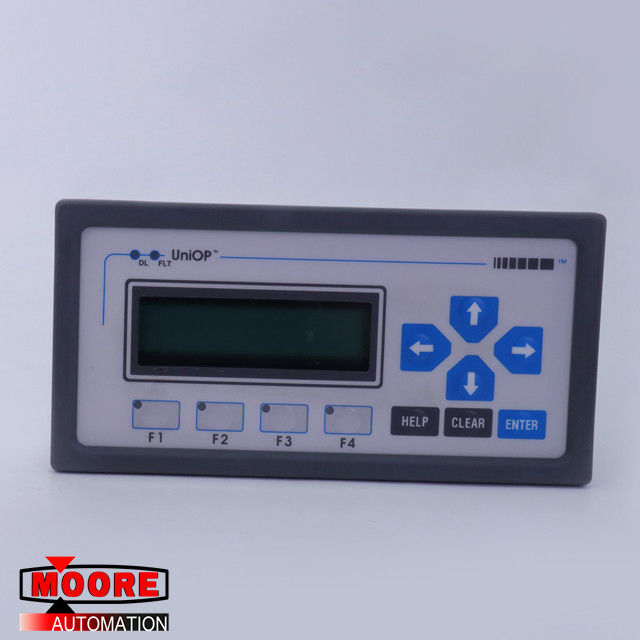

پانل رابط اپراتور MD01R-02 0042 UNIOP
نام تجاری / تولید کننده | UNIOP/ایالات متحده آمریکا |
شماره قطعه |
MD01R-02 0042 |
تعداد قطعه متناوب |
MD01R-02 0042 |
شرح | پانل رابط کاربری |
ابعاد | 19.5cm x 9.8cm x 7.9cm |
وزن | کیلوگرم 0.9 کیلوگرم |
جزییات محصول
The MD01R-02, MD03R-02 and MD03R-04 fulfill the need for a powerful yet cost effective operator interface system in areas where space and cost must be small. MD01R-02 ، MD03R-02 و MD03R-04 نیاز به یک سیستم رابط کارگر اپراتور قدرتمند و در عین حال مقرون به صرفه را در مناطقی که فضا و هزینه باید اندک باشد برآورده می کند. Displays are available with either a two line or four line backlit LCD display. نمایشگرها با نمایشگر LCD یا دو خط یا چهار خط وجود دارد. Each line can contain up to 20 characters. هر خط می تواند حداکثر 20 کاراکتر داشته باشد. Each page can contain up to 32 lines, which can be accessed by scrolling with the arrow keys. در هر صفحه می توانید حداکثر 32 خط داشته باشید که با پیمایش با کلیدهای جهت دار می توانید به آن دسترسی پیدا کنید. Brightness control is provided to adjust the display for easy viewing under nearly any condition. کنترل روشنایی برای تنظیم نمایشگر برای مشاهده آسان در تقریباً در هر شرایطی ارائه شده است.
متغیرهای نمایش
PLC internal variables can be shown on any of the many display pages (limited only by memory size). متغیرهای داخلی PLC را می توان در هر یک از بسیاری از صفحات صفحه نمایش (فقط با اندازه حافظه محدود) نشان داد. The number of variables that can be viewed at one time is limited only by the display size. تعداد متغیرهایی که در یک زمان قابل مشاهده هستند فقط با اندازه صفحه نمایش محدود می شوند. UniOP also provides scaling (linear conversion) of the displayed data. UniOP همچنین مقیاس گذاری (تبدیل خطی) داده های نمایش داده شده را فراهم می کند. The final value can then be shown in several useful formats including decimal, bit, hexadecimal, floating point, and string. مقدار نهایی می تواند در چندین قالب مفید از جمله اعشاری ، بیتی ، شش ضلعی ، نقطه شناور و رشته نمایش داده شود. Data entry with valid range verification is also available for each data type. ورود داده ها با تأیید دامنه معتبر ، برای هر نوع داده نیز موجود است.
ورود اطلاعات
The integral keypad on the MD01R-02 offers 11 programmable keys and 4 user LEDs to the display panel. صفحه کلید انتگرال در MD01R-02 11 کلید قابل برنامه ریزی و 4 LED کاربر را به صفحه نمایش ارائه می دهد. The integral keypads on the MD03R-02 and MD03R-04 offer 19 configurable keys and 9 user LEDs to the display panel. صفحه کلیدهای انتگرال در MD03R-02 و MD03R-04 19 کلید قابل تنظیم و 9 LED کاربر را به صفحه نمایش ارائه می دهند. Slide-in legends make it easy to customize and document the operation of the keys and user LEDs. افسانه های اسلایدها ، سفارشی سازی و مستند سازی عملکرد کلیدها و LED های کاربر را آسان می کنند. Data entry can be achieved with the up and down arrow keys on the MD01R-02 or by using the numeric keypad on the MD03R-02 and the MD03R-04. ورود داده ها را می توان با کلیدهای جهت دار فلش بالا و پایین در MD01R-02 یا با استفاده از صفحه کلید عددی در MD03R-02 و MD03R-04 به دست آورد.
امکانات:
محوطه سازگار NEMA 4/12؛
CE تأیید شد؛
ویرایشگر صفحه کلید صفحه کلید؛
یک درگاه سریال حلقه فعلی RS-232 / RS-422 / RS-485 / 20mA ، برای اتصال مستقیم PLC و ارتباطات رایانه ای ، سرعت 38400 باود سرعت دارد.
یک درگاه کمکی برای ارتباطات شبکه اتوبوس با سرعت بالا.
کلیدهای عملکرد قابل تنظیم با LED و اسلاید در افسانه ها.
کلیدهای مکان نما ، پاک کردن و وارد کردن؛
128 KB استاندارد حافظه داخلی Flash EPROM؛
تعداد نامحدودی از متغیرها در هر صفحه.
256 آلارم اولویت دار؛
حفاظت از رمز عبور هشت سطح؛
مجموعه کاراکترهای استاندارد ASCII را نمایش می دهد.
اندازه کوچک برای نیازهای فضای تنگ.
مشخصات فنی
محیط:
دمای کار: 0 تا 50 درجه سانتیگراد (32 تا 122 درجه فارنهایت)
رطوبت: 0 تا 95٪ RH (غیر چگالش)
مورد نیاز برق: حداکثر 250 میلی آمپر ، 24 VDC
نمایش دادن:
نوع: کریستال مایع
اندازه: 2 یا 4 خط x 20 کاراکتر / خط
ارتفاع شخصیت: 5.15 میلی متر (13/64 اینچ)
صفحه کلید:
فناوری: بازخورد لمسی (5 بار بار آزمایش شده)
