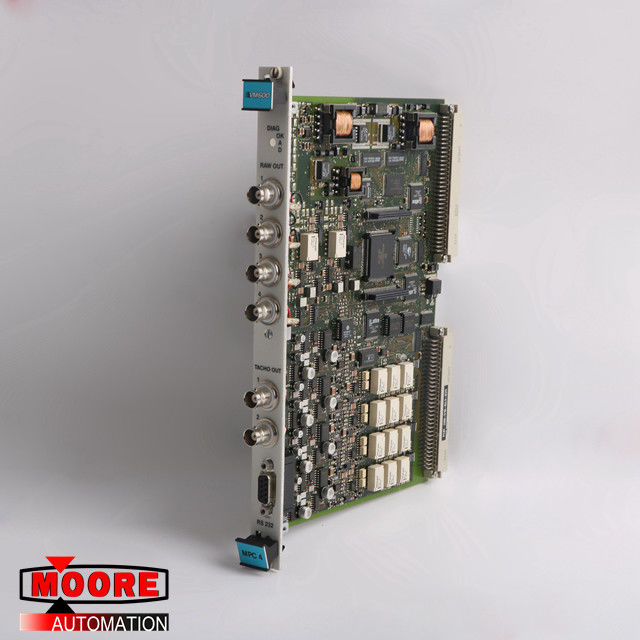

کارت حفاظت از ماشین آلات VM600 MPC4 200-510-063-025 VIBRO METER
نام تجاری / تولید کننده | VIBRO METER/ایالات متحده آمریکا |
شماره قطعه |
VM600 MPC4 200-510-063-025 |
تعداد قطعه متناوب |
200-510-063-025 |
شرح | کارت حفاظت از ماشین آلات |
ابعاد | 2.0cm x 18.7cm x 26.2cm |
وزن | کیلوگرم |
جزییات محصول
The MPC4 machinery protection card is the central element in the VM600 series machinery protection system (MPS), from Meggitt Sensing Systems' Vibro-Meter® product line. کارت حفاظت از ماشین آلات MPC4 عنصر اصلی در سیستم حفاظت از ماشین آلات سری VM600 (MPS) است ، از خط محصول Vibro-Met®® Meggitt Sensing Systems. This very versatile card is capable of measuring and monitoring up to four dynamic signal inputs and up to two speed inputs simultaneously. این کارت بسیار متنوع قادر به اندازه گیری و نظارت حداکثر چهار ورودی سیگنال پویا و حداکثر دو ورودی سریع است.
The dynamic signal inputs are fully programmable and can accept signals representing acceleration, velocity and displacement (proximity), among others. ورودی های سیگنال پویا کاملاً قابل برنامه ریزی هستند و می توانند سیگنال هایی را نشان دهند که شتاب ، سرعت و جابجایی (نزدیکی) را نشان می دهند. On-board multi-channel processing allows measurement of various physical parameters, including relative and absolute vibration, Smax, eccentricity, thrust position, absolute and differential housing expansion, displacement and dynamic pressure. پردازش چند کاناله ای روی صفحه نمایش امکان اندازه گیری پارامترهای مختلف بدنی از جمله لرزش نسبی و مطلق ، دودکش ، بیرون زدگی ، موقعیت رانش ، گسترش مسکن مطلق و افتراقی ، جابجایی و فشار دینامیکی را فراهم می آورد.
پردازش دیجیتال شامل فیلتر دیجیتالی ، ادغام یا تمایز (در صورت لزوم) ، اصلاح (RMS ، میانگین مقدار ، اوج واقعی یا اوج به اوج واقعی) ، ردیابی سفارش (دامنه و فاز) و اندازه گیری فاصله مبدل-هدف است.
امکانات
از خط محصول Vibro-Meter®
کارت حفاظت از ماشین آلات بطور مداوم آنلاین
اندازه گیری و نظارت در زمان واقعی با استفاده از تکنیک های پیشرفته ترین DSP
4 ورودی سیگنال پویا و 2 ورودی فشار سنج (سرعت) ، همه به صورت جداگانه قابل برنامه ریزی هستند
فیلترهای باند پهن و باند قابل برنامه ریزی
دامنه و نظارت فاز همزمان در حالت ردیابی سفارش
هشدارهای قابل برنامه ریزی ، خطر و نقاط تنظیم خوب
سطح هشدار و خطر انطباق پذیر است
اتصالات پنل جلویی BNC برای تجزیه و تحلیل آسان سیگنال های خام
7 LED جلوی پنل جلوی وضعیت و هشدار را نشان می دهد
منبع تغذیه یکپارچه برای بسیاری از جلوی Vibro-Meter ، از جمله شتاب سنج های ICP و
سیستم های مجاورت
درج زنده و حذف کارت
در نسخه های "استاندارد" ، "مدارهای جداگانه" و "ایمنی" (SIL) موجود است
مشخصات فنی
تعداد ورودی ها: 4 در کارت MPC4
دامنه DC: 0 تا +20 ولت یا 0 تا 20 ولت
دامنه AC: 10 V ولت (حداکثر)
دامنه ولتاژ حالت مشترک: 50 − تا +50 ولت
CMRR:> 60 دسی بل در 50 هرتز
متقاطع: d72 dB
امپدانس ورودی: 200 کیلو گرم
دامنه ورودی فعلی
DC signals : 0 to 25 mA; سیگنال های DC: 0 تا 25 میلی آمپر؛ AC signals : ±8 mA (maximum) سیگنال های AC: 8 میلی آمپر (حداکثر)
باند فرکانس AC آنالوگ
(بدون ادغام): 0.1 هرتز تا 10 کیلوهرتز
باند فرکانس AC آنالوگ (با ادغام): 2.5 هرتز تا 10 کیلوهرتز
باند فرکانس آنالوگ برای توان به سایر کارتها و خروجی های بافر باتری: DC تا 60 کیلوهرتز (3 دسی بل)
مقاومت اندازه گیری فعلی: 324.5 Ω
