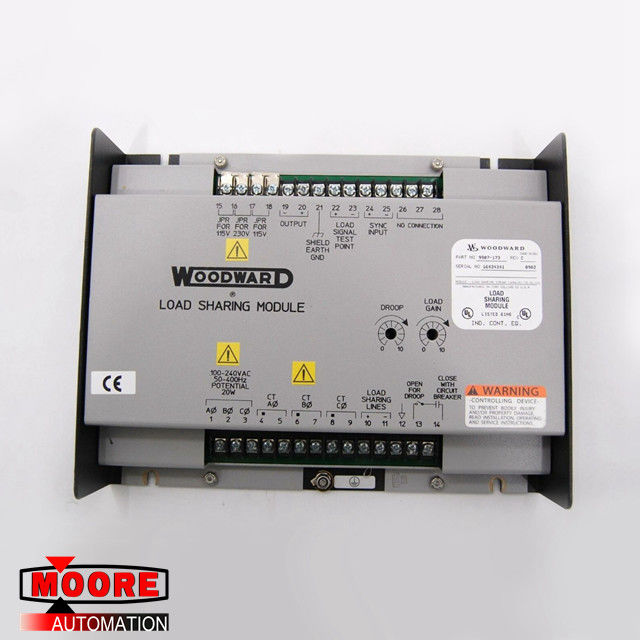

WOODWARD 9907-173 ماژول به اشتراک گذاری بار Rev C

WOODWARD 9907-173 ماژول به اشتراک گذاری بار Rev C

جزییات محصول

Woodward makes models of its Load Sharing Module for use with engines equipped with speed controls that accept a ±3 Vdc speed setting input, a 0.5 to 4.5 Vdc input, or a PWM (pulse-width-modulated) input. وودوارد مدل هایی از ماژول بارگذاری مشترک خود را برای استفاده از موتورهایی مجهز به کنترل سرعت دریافت می کند که ورودی تنظیم سرعت 3 V Vdc را قبول می کنند ، یک ورودی 0.5 تا 4.5 Vdc یا ورودی PWM (پالس پهنای پالس) دارند. The Load Sharing Module allows use of Woodward power generation accessories and allows load sharing between engines equipped with speed controls that are not manufactured by Woodward and engines controlled with Woodward electronic controls, or controls using other Woodward load sharing modules. ماژول به اشتراک گذاری بار اجازه می دهد تا از لوازم جانبی تولید برق Woodward استفاده کرده و امکان تقسیم بار بین موتورهای مجهز به کنترل سرعت را که توسط وودوارد ساخته نشده اند و موتورهای کنترل شده با کنترل های الکترونیکی وودوارد تولید می کنند ، یا با استفاده از دیگر ماژول های بارگذاری وودوارد کنترل کنید.

The Load Sharing Module provides isochronous and droop load-sharing capability for engines in generator set applications. ماژول به اشتراک گذاری بار قابلیت تقسیم بار غیرقابل انعطاف و افتادگی را برای موتورهای برنامه های ژنراتور فراهم می کند. Additional equipment in the control system can include the Woodward SPM-A Synchronizer, SPM-D Synchronizer, Automatic Generator Loading Control (AGLC), and Automatic Power Transfer and Loading Control (APTL). تجهیزات اضافی در سیستم کنترل می تواند شامل Woodward SPM-A Synchronizer ، Synchronizer SPM-D ، کنترل بارگیری خودکار ژنراتور (AGLC) و کنترل انتقال خودکار و بارگیری خودکار (APTL) باشد.

منبع تغذیه:

مدلهای DC 18-32 Vdc ، تقریباً 5 W.

مدل های AC Jumper برای 95-130 یا 190–260 Vac خط به خط ، 50–400 هرتز ، تقریباً 10 وات قابل انتخاب است.

ورودی ها:

3-phase PT Inputs: 95–130 or 190–260 Vac line-to-line, 50–400 Hz. ورودی های PT سه فاز: 95-130 یا 190–260 Vac خط به خط ، 50 تا 400 هرتز. PT input burden is 1.6 W per phase at 240 Vac, 0.4 W per phase at 120 Vac. بار ورودی PT 1.6 W در هر فاز با 240 Vac ، 0.4 W در هر فاز در 120 Vac است.

ورودی های سه فاز CT: 3-7 سلاح در بار کامل ، فشار ورودی CT با بار کامل 0.1 ولت در هر فاز است.

ورودی به اشتراک گذاری بار: 0-3 Vdc در حالت مقاومت همزمان 25k امپدانس ، مدار باز در حالت افتادگی.

همگام سازی ورودی: سازگار با هماهنگ کننده اختیاری Woodward SPM-A.

Speed ​​Trim: امکان تنظیم دستی سطح خروجی با پتانسیلومتر 10 کیلو آمپر خارجی (در شماره شماره 9907-173 موجود نیست) را می دهد.

Droop Switch: The external droop switch is to be wired in series with the auxiliary circuit breaker contact. Droop Switch: سوئیچ droop خارجی به صورت سری با تماس قطع کننده مدار کمکی سیم کشی می شود. Droop mode is selected when either the droop switch or the auxiliary circuit breaker is open. حالت افتادگی انتخاب می شود که سوئیچ droop یا قطع کننده مدار کمکی باز باشد.

خروجی ها:

سیگنال بار: سیگنال DC متناسب با کل جریان واقعی که توسط ماژول بارگذاری تقسیم می شود.

برای تنظیم افزایش بار استفاده می شود.

خروجی به کنترل سرعت: بسته به مدل ، از +0.5 تا +4.5 آنالوگ Vdc ، 3 ± آنالوگ Vdc یا PWM.

تنظیمات

Droop: کاهش خروجی بین شرایط بدون بار و بار کامل را فراهم می کند.

Load Gain: Provides adjustment of the load on an individual generator when two or more generators are paralleled. Load Gain: در صورت موازی دو یا چند ژنراتور ، بار را بر روی یک مولد شخصی فراهم می کند. Adjusts specified full load condition from 3 to 7 Arms. شرایط بار کامل مشخص شده را از 3 تا 7 بازو تنظیم می کند.
