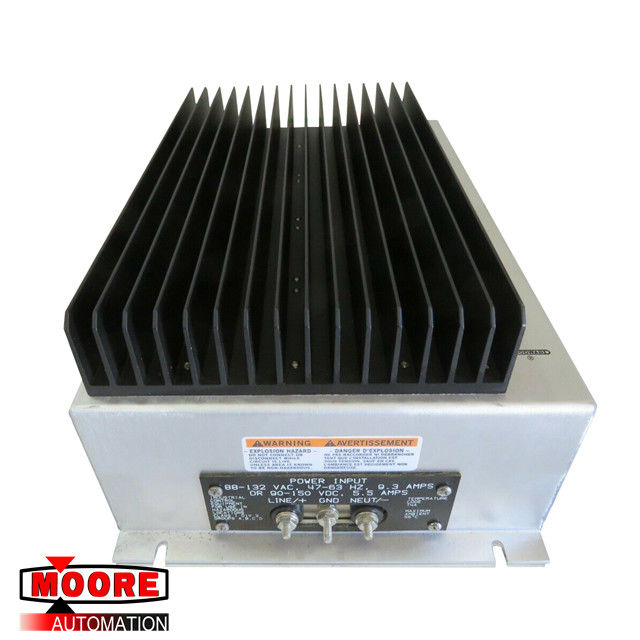

9907-077 9907077 منبع تغذیه وودوارد
for برای قیمت مناسب اینجا را کلیک کنید 9907-077
نام تجاری / تولید کننده | Woodward / USA |
شماره قطعه |
9907-077 |
تعداد قطعه متناوب | 9907-077 |
شرح | منبع تغذیه |
ابعاد | 8.4cm x 12.2cm x 6.0cm |
وزن | کیلوگرم 0.64 کیلوگرم |
مشخصات محصول
داده های تکنیکی
مدار ورودی (سه فاز)
ولتاژ ورودی: 3 x 530 V AC ± 15٪ در Usec = 24 V DC / 18 A ، +15٪ / - 10٪ در Usec = 27.5 V DC / 18 A
حفاظت از ولتاژ بیش از حد: واریستورهای اکسید فلزی متصل به ستاره (MOV) S14K320
کاربرد (مقدار 1 میلی آمپر): 510 ولت (واریستور منفرد)
جذب انرژی: 84 J (2 ms) (واریستور منفرد)
جریان نامی ورودی: 3 x 1.5 A (نوع 24 ولت) / 3 x 0،8 A (نوع 12 ولت)
دامنه فرکانس: 47 - 63 هرتز
جریان عجله: <50 A
ضریب توان cosφ: 0.55 خازنی
فیوز: مینیاتور cb یا سه سوئیچ محافظ موتور (تنظیم 2.5 A)
مدار خروجی
ولتاژ خروجی: 27 ولت DC ± 1٪ / 13،5 ولت DC ± 1٪ (از پیش تعیین شده توسط سازنده)
دامنه تنظیم: 24 - 27.5 ولت (نوع 24 ولت) / 12 - 14 ولت (نوع 12 ولت)
Max. حداکثر output current: 18 A جریان خروجی: 18 A
محدودیت جریان: به طور معمول 20 A ، نقطه شروع در 18.5 ... 21.5 نقطه حد در 20.0 ... 26.0 A
خروجی: 480 W
موج دار باقی مانده: <100 میلی ولت
راندمان: 90٪
Max. حداکثر power loss: 53 W از دست دادن قدرت: 53 W
Load capacity of output terminals: ≤20 A at TU = 0°C up to +45°C; ظرفیت بار پایانه های خروجی: A20 A در TU = 0 ° C تا + 45 ° C؛ 0.2 A- reduction/°C from +45°C to ≤17 A at TU = +60°C 0.2 A- کاهش / درجه سانتیگراد از + 45 ° C به -17 A در TU = + 60 ° C
ولتاژ تست:
3 کیلو ولت AC: کلیه مؤلفه های مربوط به ایمنی؛
1.5 کیلوولت ولت DC: محصول نهایی بین قسمت اولیه و خارج از خانه
1.5 کیلو ولت ولت DC: محصول نهایی بین زمین اولیه و محافظ است
0.5 کیلوولت ولت DC: محصول نهایی بین زمین ثانویه و حفاظت
