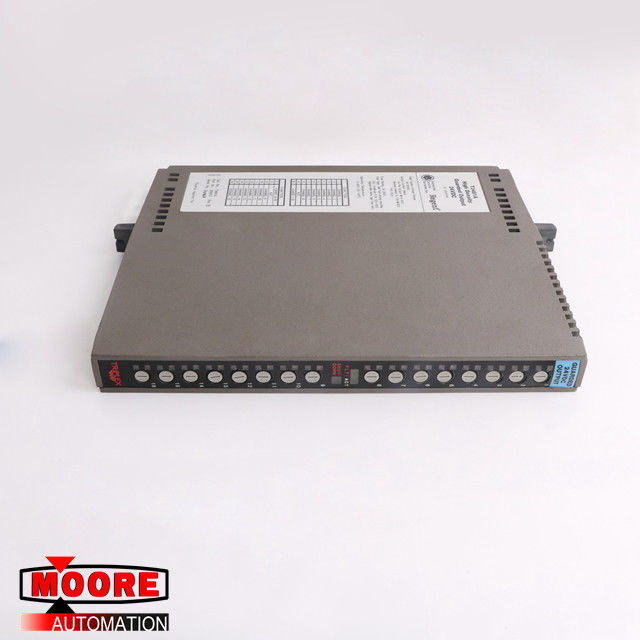

T3481A ICS TRIPLEX MODULE 24VDC GUARDED OUTPUT GUARDED
for برای قیمت مناسب اینجا را کلیک کنید T3481A
نام تجاری / تولید کننده | ICS TRIPLEX / USA |
شماره قطعه |
T3481A |
تعداد قطعه متناوب | T3481A |
شرح | MODULE OUTPUT GUARDED 24VDC |
ابعاد | 17.4cm x 10.5cm x 3.5cm |
وزن | کیلوگرم 0.7 کیلوگرم |
مشخصات محصول
ویژگی های T3481A
شانزده خروجی محافظت شده (در دو گروه هشت نفره).
عملکرد تحمل خطا هنگام اتصال موازی با ماژول دیگری از همان نوع.
قابل تعویض گرم
تست کامل و اتوماتیک تمام مدارهای خروجی.
نظارت خودکار خط ، مدارهای سیم کشی باز و کوتاه را تشخیص می دهد.
Individual front panel indicators on each module show module fault/active status and shutdown state; شاخص های پانل جلوی منفرد در هر ماژول خطای / وضعیت فعال و حالت خاموش بودن ماژول را نشان می دهد. additional indicators show output status and load/fuse fault for each point. شاخص های اضافی وضعیت خروجی و گسل بار / فیوز را برای هر نقطه نشان می دهد.
فیوزهای قابل دسترسی از پنل جلویی.
2500 حداقل انزوا الکتریکی بین مدارهای میدان و منطق.
The processor modules send triplicated write data commands over the I/O Safetybus to the monitored Guarded output module. ماژول های پردازنده دستورات داده نوشتن را به صورت سه گانه از طریق I / O Safetybus به ماژول خروجی Guarded تحت نظارت ارسال می کنند. Onboard the output module the triplicated data are routed to two independent voters which provide voted data to associated field programmable gate arrays (FPGA). از طریق ماژول خروجی ، داده های سه گانه به دو رأی دهنده مستقل هدایت می شوند که داده های رأی داده شده را به آرایه های دروازه قابل برنامه ریزی درست مرتبط (FPGA) ارائه می دهند. Each FPGA independently operates one of the two output control switches. هر FPGA به طور مستقل یکی از دو کلید کنترل خروجی را کار می کند. The two output switches are connected in series with the load. دو سوئیچ خروجی به صورت سری با بار متصل می شوند.
When both output switches are on, current will flow through the output and energize a field load. هنگامی که هر دو سوئیچ خروجی روشن هستند ، جریان از طریق خروجی جریان می یابد و یک بار میدان را انرژی می دهد. If either switch is off, current will not flow through the output and the load will be de-energized. اگر هر دو سوئیچ خاموش باشد ، جریان از طریق خروجی جریان نمی یابد و بار از کار می رود. This combination of series output switches and independent drive signals produces fail-safe activation of the load. این ترکیبی از سوئیچ های خروجی سری و سیگنال های درایو مستقل باعث می شود تا بار غیر فعال شود. Single failures can only affect one of the output drive signals or switches. خرابی های تنها می توانند روی یکی از سیگنال های درایو خروجی یا سوئیچ ها تأثیر بگذارند.
مور نیوز
صنعت برق با توان صنعت برق.
توان کار I / O از راه دور توسط LCU مربوطه به واحد کنترل محلی واحد (LCU1 ، LCU2 ، LCU3 ، LCU4) ارائه می شود.
LCU باید با استفاده از رابط پروتکل ارتباطی استاندارد Modbus (Master و Slave) یک رابط سریال RS-485 ارائه دهد.
Molex is used for gateway protocol conversion. Molex برای تبدیل پروتکل دروازه استفاده می شود. The module is directly plugged into AB's 1756 rack and has standard blocks for programming. این ماژول مستقیماً به رک 1756 AB وصل شده و دارای بلوک های استاندارد برای برنامه نویسی است.
پروتکل استاندارد بین المللی اترنت EtherNet / IP بین PLC و ایستگاه کاری در LCU استفاده می شود.
سرعت ارتباطات به 100 مگابیت در ثانیه می رسد و PLC حلقه کنترل پمپ روغن فرماندار سیستم AB ControlLogix و حلقه کنترل دریچه توپ را تصویب می کند تا وارد کنترل محلی LCU واحد شود.
Thermal power industry with power industry capabilities: With the development of society, network technology, computer technology and PLC control technology are becoming more and more mature. صنعت برق حرارتی با قابلیت های صنعت برق: با پیشرفت جامعه ، فناوری شبکه ، فناوری رایانه و فناوری کنترل PLC بالغ تر می شوند. All auxiliary control systems of thermal power plants can enter the whole plant auxiliary network control system to realize complete monitoring operation in the centralized control room.The level of automation has been greatly improved, and the efficiency of the whole plant has been improved. کلیه سیستمهای کنترل کمکی نیروگاههای حرارتی می توانند وارد کل سیستم کنترل شبکه کمکی نیروگاه شوند تا عملیات نظارت کامل را در اتاق کنترل متمرکز انجام دهند. سطح اتوماسیون بسیار بهبود یافته است و راندمان کل نیروگاه بهبود یافته است.
