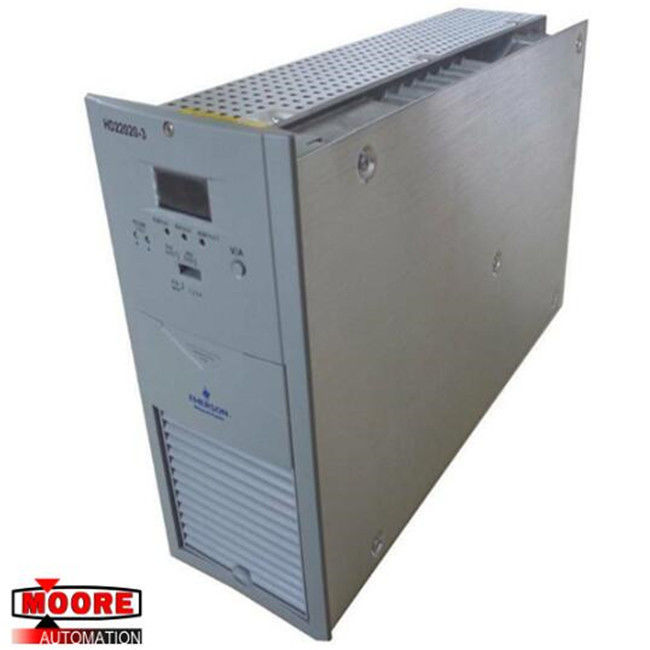

ماژول قدرت HD22020-3 EMERSON
for برای قیمت مناسب اینجا را کلیک کنید HD22020-3
نام تجاری / تولید کننده | EMERSON / USA |
شماره قطعه | HD22020-3 |
تعداد قطعه متناوب | HD22020-3 |
شرح | موتور سرویس |
ابعاد |
33.0 cm x 25.4 cm x 5.1 cm |
وزن | کیلوگرم 3.5 |
مشخصات محصول
یکسو کننده Emerson شامل دو بخش است: 3 فاز PFC غیرفعال و مدار مبدل DC / DC.علاوه بر این ، منبع تغذیه کمکی و مدار حفاظت از شناسایی I / O وجود دارد.اصل عملکرد یکسو کننده ها در شکل HD22020-3 نشان داده شده است
مدار PFC منفعل 3 فاز در قسمت جلویی شامل EMI ورودی و PFC منفعل است که برای تصحیح و فیلتر ورودی AC و کالیبراسیون جریان ورودی استفاده می شود تا اطمینان حاصل شود که ضریب توان مدار ورودی است. بزرگتر از 0.94 ، مطابق با استانداردهای مربوط به EMI و EMC در GB / T 17794.2.2-2003 ، و همچنین استاندارد هارمونیکی 3 فاز در DL / T781-2001.
مدار مبدل DC / DC در انتهای پشتی از ژنراتور PWM برای کنترل ولتاژ PFC- خروجی DC و ولتاژ DC خروجی از طریق تبدیل فرکانس بالا ، تصحیح و فیلتر استفاده می کند.برای تبدیل ولتاژ تصحیح شده از قسمت جلویی به خروجی ولتاژ ثابت DC مطابق با سیستم قدرت استفاده می شود.
منبع تغذیه کمکی بین PFC منفعل ورودی و مبدل DC / DC قرار دارد.از خروجی DC از 3 فاز PFC منفعل استفاده می کند و مدارهای کنترل را قدرت می دهد.
مدار ردیابی ورودی می تواند ورودی بیش از / کمتر از ولتاژ و فاز را تشخیص دهد ، در حالی که مدار تشخیص DC / DC می تواند ولتاژ / جریان و دمای خروجی خروجی را تشخیص دهد.تمام این سیگنال ها برای کنترل و محافظت از تبدیل DC / DC استفاده می شوند.
چرا مور را انتخاب می کنید؟
دلیل آن ساده است.ما بهترین تجهیزات را برای تجهیزات صنعتی با کیفیت تحت پوشش حمایت از خریدار پیشرو در صنعت ارائه می دهیم
تیم فروش در amikon دائماً وب را اسکن می کند تا اطمینان حاصل کند که ما کمترین قیمت ممکن را ارائه می دهیم.
با این حال ، اگر فکر می کنید ما می توانیم بهتر عمل کنیم ، در صورت تمایل به ارائه پیشنهاد برای هر یک از محصولات ما خودداری کنید.
ما به صرفه جویی در هزینه خود می بالیم!در اینجا نحوه تهیه پیشنهاد آورده شده است.
تیم پیشنهادات تمام تلاش خود را می کند تا به موقع به پیشنهادات پاسخ دهد.زمان معمول گردش برای یک پیشنهاد 24 ساعت است.
