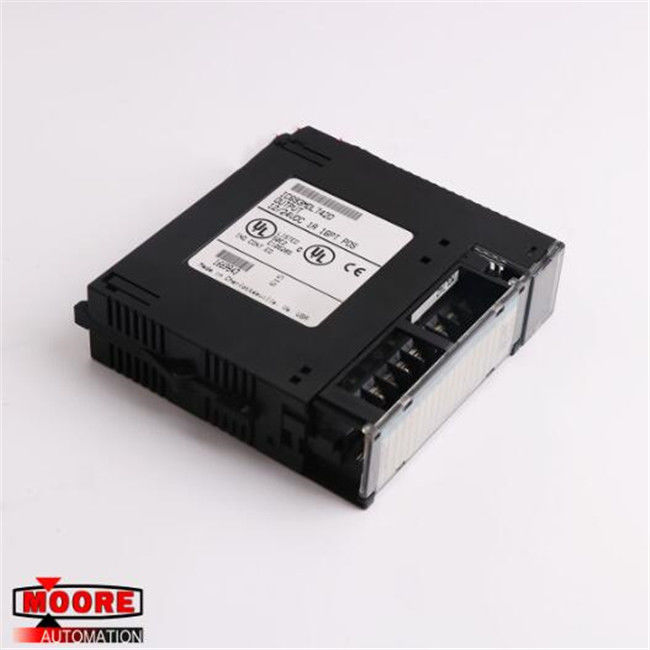

ماژول خروجی IC693MDL742 GE

ماژول خروجی IC693MDL742 GE

for برای قیمت مناسب اینجا را کلیک کنید IC693MDL742

مشخصات محصول

GE Fanuc IC693MDL742 ماژول خروجی حفاظت از اتصال کوتاه الکترونیکی الکترونیکی 12/24 ولت DC مثبت Logic 1 Amp است.ساخته شده برای کار با سری 90-30 PLC ، این ماژول ESCPP دارای 16 نقطه خروجی است.این امتیازها در دو بانک انفرادی هشت نفره تنظیم شده است.یک ترمینال تولید برق مشترک با نقاط هر گروه مشترک است.با طراحی ، این ماژول خروجی دارای خصوصیات منطقی مثبت است.این بدان معنی است که این منبع از طریق رایانه مشترک یا دیگری باتری مثبت تأمین می شود و آن را به سمت بار هدایت می کند.

از جمله دستگاههای بارشی که با مشخصات خروجی این ماژول سازگار است می توان به solenoids ، شاخص ها و استارت موتور اشاره کرد.دستگاههای خروجی مانند اینها باید بین پریز برق منفی و خروجی ماژول متصل شوند.کاربر برای کار با دستگاه های میدانی باید نیروی خارجی را تأمین کند.در بالای ماژول ESCP دو ردیف نشانگر LED قرار دارد.این موارد وضعیت ON / OFF هر یک از نقاط خروجی را نشان می دهد.هر LED سبز با نقطه خروجی نسبی مطابقت دارد.ردیف A1 دارای شاخص های LED برای نقاط خروجی 1 تا 8 است ، در حالی که ردیف B1 برای نقاط خروجی 9 تا 16 است.

مرکز این دو ردیف یک چراغ قرمز منفرد است که دارای "F" است.این یک نشانگر حفاظت از اتصال کوتاه الکترونیکی است.هر زمان که سفر حفاظت از اتصال کوتاه اتفاق می افتد ، این چراغ روشن می شود.سیگنال مشترک برای هر گروه بصورت الکترونیکی کنترل می شود.اگر یک اتصال کوتاه در منبع تغذیه رخ دهد ، نقاط خروجی در آن گروه خاموش می شوند و چراغ قرمز روشن می شود.کاربران باید توجه داشته باشند که این محافظت مانع از خروج بیشتر خروجی های افراد از رتبه بندی آنها نمی شود.این تنها در صورت بارگذاری کوتاه از تخته محافظت می کند.این ماژول دارای دو مدار حفاظت از اتصال کوتاه الکترونیکی است.

هر مدار از هشت خروجی محافظت می کند - مدار اول از خروجی های A1 - A8 محافظت می کند ، در حالی که مدار دوم از خروجی های B1 - B8 محافظت می کند.به منظور تنظیم مجدد حفاظت از اتصال کوتاه الکترونیکی ، کاربران باید منبع کاربر 12/24 VDC را که به ماژول متصل است ، حذف کنند.این واحد دارای یک درب کوچک است که روی یک لولا باز و بسته می شود.هرگاه این درب بسته شود ، یک درج از زیر شکاف عبور می کند.قسمت درج در داخل درب حاوی اطلاعات مربوط به سیم کشی مدار است.سطح بیرونی امکان ضبط اطلاعات شناسایی مدار را فراهم می کند.این یک ماژول ولتاژ کم است ، که توسط نوار آبی در لبه درج مشهود است.ماژول ESCP فیوز ندارد.کاربران می توانند این ماژول خاص را در یک سیستم 90-30 PLC نصب کنند.انجام این کار در هر شکاف I / O یا یک پایه پایه 5 شکافی یا 10 شکاف امکان پذیر است.
