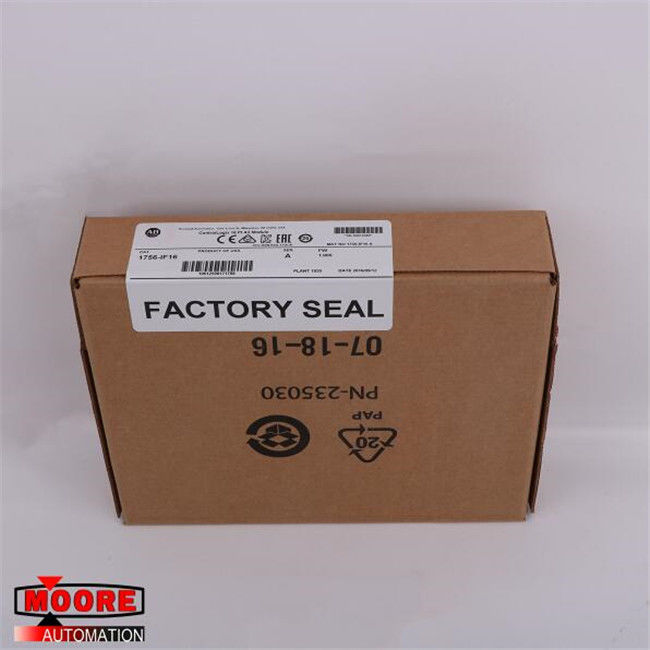

1756-IF16 1756IF16 AB AB ماژول جریان / ولتاژ ورودی / ولتاژ غیر جدا شده

1756-IF16 1756IF16 آلن-بردلی AB ماژول جریان / ولتاژ ورودی / ولتاژ غیر جدا شده

for برای قیمت خوب اینجا را کلیک کنید 1756-IF16

با ما تماس بگیرید

پست الکترونیک: miya@mvme.cn (کلیک)

س: 2851195450

تلفن: 86-18020776792(کلیک)

اسکایپ: miyazheng520(کلیک)

مشخصات محصول

AB 1756-IF16 یک ماژول ورودی / ولتاژ آنالوگ غیر جدا شده است.برای اتصال به یک شاسی ControlLogix ، به یک RTB یا یک محفظه بلوک ترمینال قابل جابجایی از 1756-TBS6H یا 1756-TBCH نیاز دارد.این ماژول ورودی 16 امتیاز در دسترس دارد.این نقاط به کاربران اجازه می دهد برخلاف ماژول های دیگر ، ماژول را به روش های مختلف سیم کشی کنند.1756-IF16 بسته به نیاز کاربر و برنامه ، می تواند با استفاده از سه روش مختلف سیم کشی شود: سیم کشی تک پایان ، سیم کشی دیفرانسیل و سیم کشی دیفرانسیل حالت پرسرعت.روش سیم کشی تک پایان بهترین حالت زمانی است که همه دستگاه های ورودی به یک زمین مشترک گره خورده باشند.این کار برای مقایسه یک طرف ورودی سیگنال با زمین سیگنال برای بدست آوردن اختلاف است که سپس توسط ماژول در تولید داده های دیجیتالی برای کنترل کننده استفاده می شود.16 سیم کشی تک سر قابل انجام است.وقتی برنامه ها زمینه مشترکی ندارند یا می توانند جفت سیگنال جداگانه داشته باشند ، استفاده از روش سیم کشی دیفرانسیل توصیه می شود.این روش سیم کشی همچنین برای محیط هایی است که به یک مصونیت نویز بهبودیافته نیاز است.کانالها در حالت دیفرانسیل کاملاً از یکدیگر جدا نشده اند.

اگر چندین سیگنال ورودی دیفرانسیل دارای ولتاژ مرجع متفاوتی باشند ، یک کانال ممکن است بر خواندن کانال دیگر تأثیر بگذارد.وقتی این اتفاق می افتد ، کاربران باید ورودی را روی ماژول های مختلف سیم کشی کنند یا ماژول غیر جدا شده را با یک ماژول ورودی جدا شده جایگزین کنند.در این حالت 8 اتصال مجاز است.سرانجام ، روش سیم کشی دیفرانسیل حالت با سرعت بالا امکان سریعترین به روزرسانی داده های ممکن را فراهم می کند.با این حال ، شرایط خاصی برای کاربران لازم است تا بتوانند از حالت پرسرعت استفاده کنند.ابتدا از روش سیم کشی دیفرانسیل استفاده می کند.دوم ، وقتی در این حالت فقط از هر چهار کانال ماژول می توان از یکی استفاده کرد.توان مصرفی ماژول 1756-IF16 2.3 وات است و کل قدرت برگشتی آن 2.33 وات است.دامنه ورودی 10 ولت، از 0 تا 10 ولت ، 0 تا 5 ولت یا 0 تا 20 میلی آمپر است.کشش فعلی این ماژول در 5.1 ولت 150 میلی آمپر است ، یا 65 میلی آمپر در 24 ولت است.میزان ولتاژ و جریان هواپیمای عقب 5.1 ولت DC ، حداکثر 150 میلی آمپر و حداکثر 24 ولت DC 65 میلی آمپر است.دامنه جریان ورودی از 4 تا 20 میلی آمپر و دامنه ولتاژ ورودی از -10 تا 10 ولت و محدود به 100 ولت است.اتلاف توان ولتاژ در حدود 2.3 وات و اتلاف انرژی در حال حاضر 3.9 وات است.اتلاف حرارتی ولتاژ 7.84 BTU در ساعت و 13.3 BTU / ساعت جریان است.همچنین دارای حداکثر حفاظت در برابر اضافه ولتاژ 30 ولت DC (ولتاژ) و 8 ولت DC (جریان) است.
