IS200VSPAH1A
توضیحات عملکردی

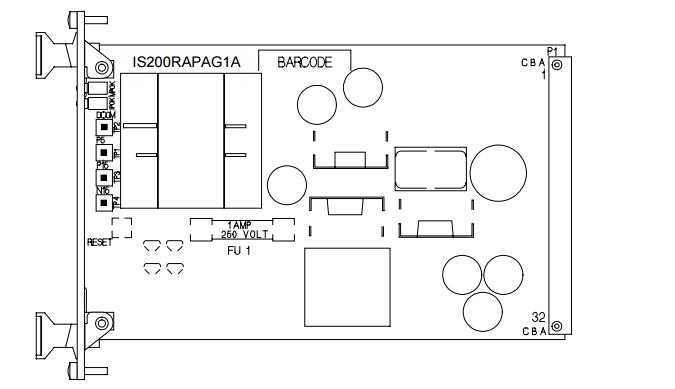

هیئت مدیره منبع تغذیه رک IS200RAPA (RAPA) ورودی موج مربعی 48 ولت ، 25 کیلو هرتز را می پذیرد و موارد زیر را ارائه می دهد:
• ولتاژهای کنترل دی سی که سایر تخته ها در قفسه هیئت مدیره Innovation SeriesTM (از طریق اتصال P1) مورد نیاز هستند.
• عملکردهای "روشن" و "Master RESET" برای کنترل است. دو نشانگر LED و چهار نقطه آزمایش اطلاعات تشخیصی روی صفحه را ارائه می دهند (یک فیوز محافظ نیز ارائه شده است). صفحه RAPA در قفسه هیئت مدیره سری Innovation نصب شده است. صفحه RAPA همچنین دارای یک پردازنده میزبان اتوبوس به موازات است. تمام سیگنال های استاندارد اتوبوس از طریق اتصال P1 به هم متصل می شوند. دو نسخه کاربردی هیئت مدیره RAPA که هم اکنون در خدمت هستند ، وجود دارد: IS200RAPAG1A_ _ و IS200RAPAG1B_ _. تفاوت های جزئی در تحمل ولتاژ خروجی و مرجع بین آنها وجود دارد.
تنظیم مجدد عملکرد خط PSEN در اتصال P1 خط منطقی را تحت حمایت از ولتاژ RESET Reset و Master فراهم می کند
توابع RESET.
• در Power Up ، خط PSEN برای 100 میلی ثانیه پس از ورود به تنظیم کننده 5 ولت DC بالاتر از 9 ولت DC و 5 ولت dc بالاتر از 4.6 ولت dc کم خواهد بود.
در Power Down (یا فشار برق) ، هنگامی که ورودی تنظیم کننده 5 ولت dc از 9 ولت dc پایین بیاید ، خط PSEN کم خواهد شد. دکمه Master RESET (واقع در پنل جلویی صفحه RAPA) با فشار دادن دکمه PSEN کم می شود و PSEN پس از انتشار دکمه RESET برای 100 میلی ثانیه ثانویه کم خواهد ماند. با پایین آمدن PSEN از صفحه خارجی برای حداقل 30 میکروثانیه ، یک RESET مجبور خواهد شد و PSEN برای حداقل 100 میلی ثانیه یا تا زمان انتشار خط PSEN کم خواهد ماند.
شناسایی سریال یک دستگاه حافظه سریال 1024 بیتی در صفحه موجود است. این حافظه با اطلاعات شناسایی و تجدید نظر در صفحه برنامه ریزی شده است. دسترسی به اطلاعات از طریق یک خط داده واحد ، BRDID ، در اتصال P1 است.
